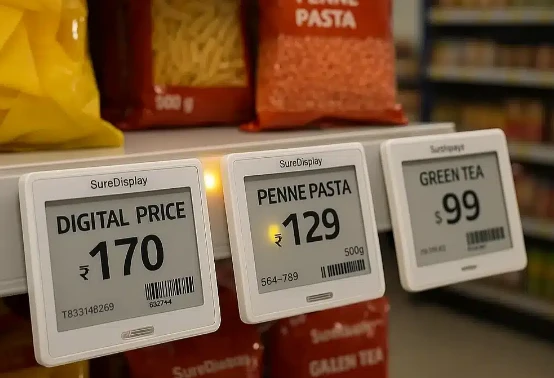

Inilah perkara yang kebanyakan orang tidak faham tentang ESL: skrin kendiri bukanlah apa-apa. Tidak berguna secara literal. Anda memerlukan arangkaianuntuk menyampaikan data kepadanya,perisianuntuk memberitahunya apa yang hendak dipaparkan, danorang ramaiuntuk menggunakan keseluruhan sistem ini ke dalam kedai sebenar-itulah yang membentuk "penyelesaian." Terminal itu sendiri, tanpa rangkaian, adalah batu bata. Dan tanpa platform memberinya data, apa gunanya?
Dalam satu projek, pelanggan berkeras untuk meletakkan stesen pangkalan di dalam panel siling kerana mereka fikir ia kelihatan lebih bersih. Mereka diberitahu isyarat itu tidak akan menembusi dengan baik. Mereka tidak mendengar. Tiga minggu selepas pelancaran, separuh daripada label di bahagian beku menunjukkan harga lapuk. Terpaksa merobek semuanya dan buat semula. Kos mereka tiga kali ganda.Perancangan RF penting.
Label Itu Sendiri
Mengapa E-dakwat?

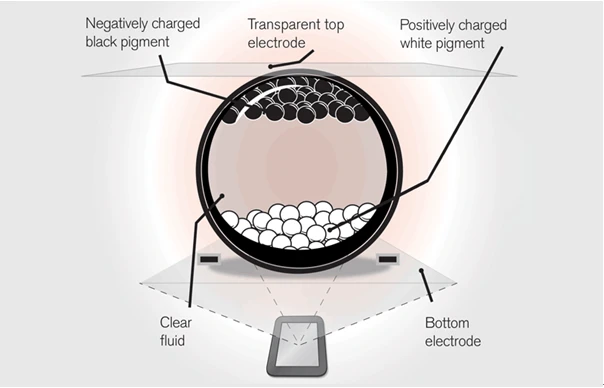

Terminal ESL diikat pada e-skrin dakwat (E-dakwat), dan pilihan ini tidak disengajakan. Cara seorang jurutera perkakasan pernah menjelaskannya: bayangkan kapsul kecil yang dipenuhi dengan zarah hitam dan putih terapung dalam minyak. Zap mereka dengan elektrik, zarah bergerak, imej muncul. Sebaik sahaja imej terbentuk, ia hanya kekal di sana. Potong kuasa, tidak mengapa. Imej kekal. Istilah teknikalnya ialahpaparan bistableatau sesuatu seperti itu.
Penggunaan kuasasemasa paparan statik hampir tiada apa-apa. Data ujian menunjukkan label hitam-putih 2.13-inci berjalan pada bateri butang CR2450, menyegarkan semula dua kali sehari, tahan lama6 hingga 8 tahun. Walaupun dengan kekerapan penyegaran diputar sehingga lebih daripada 5 kali sehari, itu masih kira-kira 4 tahun.
Kemudian terdapat fakta bahawa ia tidak memancarkan cahaya-ia berfungsi dengan memantulkan cahaya ambien, sama seperti kertas. Anda tahu bagaimana skrin LCD menjadi tidak boleh dibaca sepenuhnya dalam cahaya matahari langsung? E-dakwat kekal jernih. Dansudut pandanganpada asasnya bukan-isu. Pelanggan tidak selalu berdiri di hadapan label, bukan? Tidak kira dengan e-dakwat.
Ini adalah sesuatu yang ramai orang tidak tahu: teknologi teras untuk e-skrin dakwat di seluruh dunia hampir dimonopoli oleh satu syarikat-Perbadanan E Ink Taiwan. Hampir semua skrin pengeluar ESL datang daripada E Ink atau rakan kongsinya yang sah. Faktor struktur ini sangat mempengaruhi kos dan landskap persaingan keseluruhan industri.

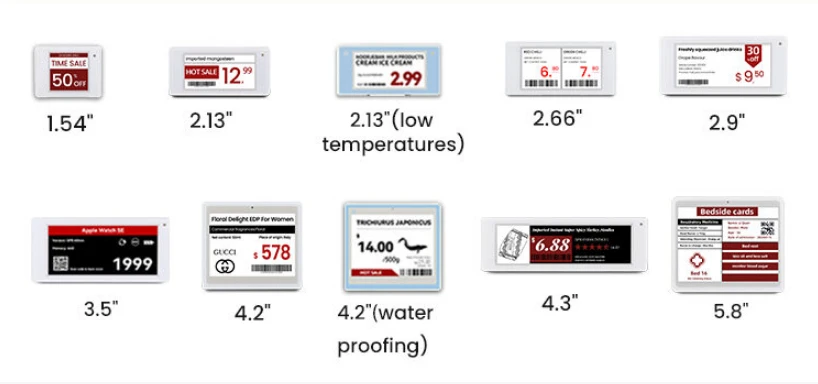

Pilihan Saiz
Saiz-bijak, terdapat julat yang agak luas:
1.5 inci- tepi rak biasa untuk produk harian
2.9, 4.2 inci- item yang memerlukan sedikit lagi maklumat
6 inci- hasil segar, ruang asal, gred, mungkin kod QR
7.5 inci dan ke atas- huruf akhir dan pengepala kategori, kadangkala sehingga 13 inci
Beberapa 13.3 inci digunakan sebagai tanda digital mini, walaupun pada ketika itu garisan dengan papan tanda mula kabur.
Tukar Ganti Warna

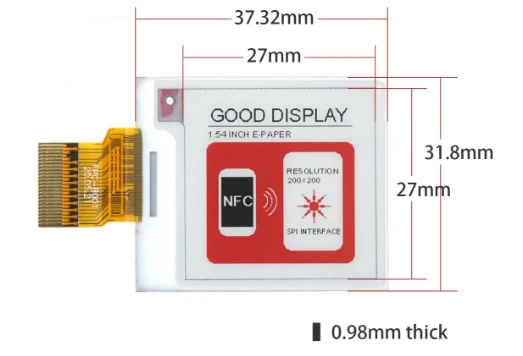

Kini, e-dakwat mempunyai hadnya. Versi awal adalah hitam dan putih sahaja. Kemudian pengeluar mengetahui cara menambah awarna ketiga-biasanya merah atau kuning-yang merupakan masalah besar untuk serlahan ciri promosi. Baru-baru ini terdapat desakan ke arahpaparan penuh-warna.
Inilah pertukarannya, dan ini penting:
| taip | Masa Segarkan | Kos (2.9 inci) |
|---|---|---|
| Hitam-dan-putih | 1-2 saat | Garis dasar |
| Tiga{0}}warna | 10-15 saat | ~2x |
| Penuh-warna | 20+ saat | 3-4x |
Menonton kemas kini skrin tiga-warna agak menyakitkan. Jadi kebanyakan peruncit tetap dengan hitam-dan-putih atau tiga-warna. Warna penuh-cenderung munculbahagian kosmetik, paparan wain-tempat persembahan visual bernilai premium.
Mengapa Ini Pun Penting-Masalah Sebenar
Sebuah rangkaian pasar raya serantau di Zhejiang membuat pengiraan: untuk salah satu kedai mereka dengan42,000 SKU, perubahan harga promosi yang melibatkan 15% daripada produk yang diperlukan8 pekerja bekerja hampir 6 jamuntuk melengkapkan semua perubahan label. Sebelum perubahan label selesai, sebahagian besar pelanggan melihat harga tidak konsisten dengan harga daftar keluar. Data audit dalaman mereka menunjukkan kadar ralat untuk tanda harga kertas sudah ada3.2%-kira-kira 3 daripada setiap 100 produk dengan harga yang salah.
Harga yang salah membawa kepada beberapa masalah:
Pelanggan mendapati semasa pembayaran keluar bahawa harga berbeza daripada harga rak-pengalaman yang sangat teruk
Di banyak tempat, pelanggaran mungkin dihadapidenda
Strategi promosi tidak boleh dilaksanakan seperti yang dirancang
Item pelepasan terlepas tetingkap jualan optimumnya
ESL pada asasnya ialah ajambatan. Dalam runcit tradisional, "harga dalam sistem" dan "harga di rak" wujud sebagai dua perkara yang bebas. Apabila sistem menukar harga, rak tidak mengemas kini secara automatik-seseorang perlu menukarnya. "Seseorang" itu adalah hambatan dalam penghantaran maklumat-yang membawa kelewatan, ralat dan kos. Apa yang ESL lakukan ialah menggunakan teknologi untuk menghapuskan kesesakan ini, membenarkan data mengalir terus ke terminal rak tanpa geganti manual.
Oleh kerana tenaga kerja manusia adalah halangan, gunakan teknologi untuk menggantikannya. Apabila data berubah dalam sistem, ia menolak ke label melalui rangkaian, label dimuat semula secara automatik. Tiada berjalan ke rak, tiada kertas, tiada percetakan.Kelewatan dimampatkan dari jam ke minit, kadar ralat turun dari beberapa peratus kepada hampir sifar, kos buruh berkurangan dengan ketara.
Apabila kemas kini harga tidak lagi menjadi halangan, kemungkinan baharu terbuka.Harga dinamikmenjadi mungkin. Harga dalam talian dan luar talian boleh disegerakkan dalam masa-sebenar. Aktiviti promosi boleh berkuat kuasa tepat pada yang kedua. Itulah nilai sebenar.

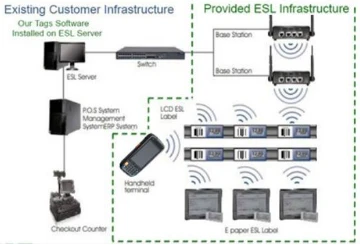

Bahagian Komunikasi
Label adalah tangan, stesen pangkalan adalah saraf, bertanggungjawab untuk menghantar arahan dari otak (platform) ke setiap tangan.
Stesen pangkalanbiasanya berbentuk kotak rata-, sama saiznya dengan penghala rumah, dipasang pada siling, bahagian atas rak atau dinding. Setiap stesen pangkalan meliputi pelbagai10 hingga 50 meter, bergantung pada protokol komunikasi, kuasa penghantaran dan gangguan alam sekitar. Pasar raya standard 3,000 meter persegi biasanya digunakan45 hingga 60 stesen pangkalan, dengan kawasan sejuk segar yang memerlukan penggunaan lebih padat disebabkan oleh isu perlindungan isyarat.
Protokol Komunikasi
Di sinilah pengilang membezakan sendiri-protokol komunikasi. Berikut ialah perkara yang dikongsi oleh vendor yang berbeza selama ini:
Proprietari 2.4GHz (SES-imagotag, Hanshow)
Orang besar pergi dengan barangan proprietari 2.4GHz. Jurutera mereka menjelaskan bahawa mereka mahukan kawalan penuh ke atas cara protokol berkelakuan untuk ESL secara khusus. Masuk akal. Kelemahan-sekali dalam ekosistem mereka,bertukar adalah mimpi ngeri. Label mereka tidak akan bercakap dengan stesen pangkalan orang lain. Seorang pelanggan mahu bercampur dan padan. Tidak dapat dilakukan.
Sub-GHz (433MHz, 868MHz)
Sesetengah vendor lebih suka frekuensi yang lebih rendah. Wakil Pricer menjelaskan bahawa frekuensi yang lebih rendah menembusi halangan dengan lebih baik, yang menjejaki apa yang diperhatikan dalam projek gudang dengan banyak konkrit. Tetapiperaturan adalah berbeza di setiap negara, dan antena akhirnya menjadi lebih besar. Ia satu pertukaran.
Bluetooth Tenaga Rendah
Menjadi popular, terutamanya dengan pemain yang lebih baharu. Cip adalah sangat murah sekarang, dan terdapat daya tarikan untuk membenarkan pelanggan mengetik telefon mereka pada label untuk mendapatkan maklumat produk. Ia demo dengan baik. Dalam penggunaan padat sebenar walaupun,had julatmula menunjukkan, dan adakesesakan saluran. Dalam satu projek, jadual kemas kini terpaksa dijarakkan kerana terlalu banyak label cuba bercakap serentak.
Inframerah
Pricer menggunakan ini dalam beberapa sistem mereka. Berfungsi dengan baik apabila terdapat masalah gangguan elektromagnet. Tetapi ada keperluan untukgaris penglihatan yang jelas, yang, di kedai sebenar dengan orang ramai berjalan-jalan dan barangan bergerak, tidak selalu realistik.
Paradoks Kuasa
Inilah yang menjadikan komunikasi ESL sangat sukar untuk diperbetulkan: label perlu hampir tidak menghirup kuasa-bateri yang tahan 5 hingga 10 tahun-tetapi mereka masih perlu menerima kemas kini apabila dihantar. Cara mereka menyelesaikan ini adalah melaluikitaran bangun tidur-segerak. Label pada dasarnya berada dalam koma pada kebanyakan masa, hanya bangun seketika semasa tetingkap pratetap untuk memeriksa sama ada terdapat sesuatu yang baharu. Profil kuasa menunjukkan perkara ini adatidur tahap mikroampere-lebih daripada 99% masa.
Mengapa Perancangan RF Membuat atau Memecahkan Projek
Di sinilah lebih banyak masa harus dibelanjakan, kerana agak sedikit projek ESL mempunyai kejayaan atau kegagalan sebahagian besarnya bergantung pada kualiti perancangan rangkaian komunikasi.
Rak logammemantulkan dan menyekat isyarat, jadi kedudukan stesen pangkalan mesti direka bentuk dengan teliti
Sarung peti sejukpada asasnya ialah sangkar Faraday-kabinet logam, gangguan pemampat, pintu kaca semuanya menjejaskan isyarat. Biasanya peranti geganti yang berasingan di dalam diperlukan
Tempoh kemas kini puncak dandwi liputanuntuk bidang utama untuk mengelakkan satu titik kegagalan

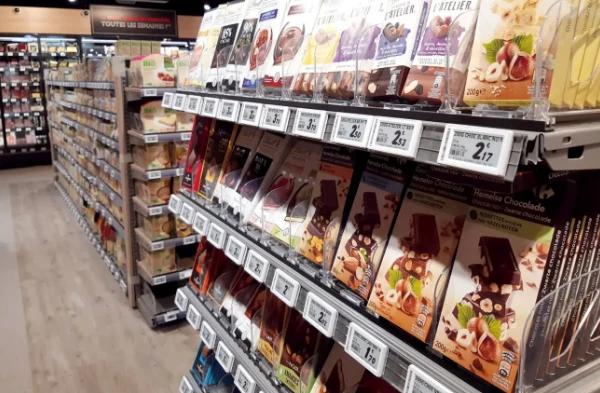

Jadi Apa itu ESL, Bagaimanapun-Suatu Definisi
Penyelesaian Label Rak Elektronik, dipecahkan:
elektronik- membezakannya daripada kertas
Label Rak- ia adalah teg rak, bukan skrin pengiklanan
Penyelesaian- ia adalah penyelesaian lengkap, bukan satu produk
Kenapa mesti dipanggil "penyelesaian"? Label elektronik kendiri benar-benar tidak bermakna-ia tidak boleh memperoleh harga dengan sendirinya, tidak tahu apa yang hendak dipaparkan dengan sendirinya, tidak boleh memuat semula dengan sendirinya. Ia mesti bergantung pada arangkaian komunikasiuntuk menerima arahan, bergantung pada aplatform perisianuntuk mendapatkan data. Itulah jenis perkara pertama untuk membungkus kepala anda dengan ESL.
Bahagian Perisian
Pada asasnya perlu ada beberapa platform yang menarik data harga daripada ERP atau POS, mengetahui apa yang berlaku pada label mana, dan menolaknya. Terdapat editor templat untuk mereka bentuk reka letak label, dan beberapa logik untuk masa untuk menolak kemas kini.
Thebahagian integrasidengan sistem sedia ada-di situlah projek tersekat selama berbulan-bulan. ERP warisan, format data pelik, jabatan IT yang tidak akan memberikan akses.
Memasukkan Perkara Ini ke Kedai
Sistem ESL daripada tiada sehingga siap memerlukan melalui proses pelaksanaan kejuruteraan yang lengkap. Kerumitan proses ini selalunya melebihi jangkaan pengguna-kali pertama. Banyak projek pergi ke sisi di sini, jadi bahagian ini patut diberi perhatian sebenar.

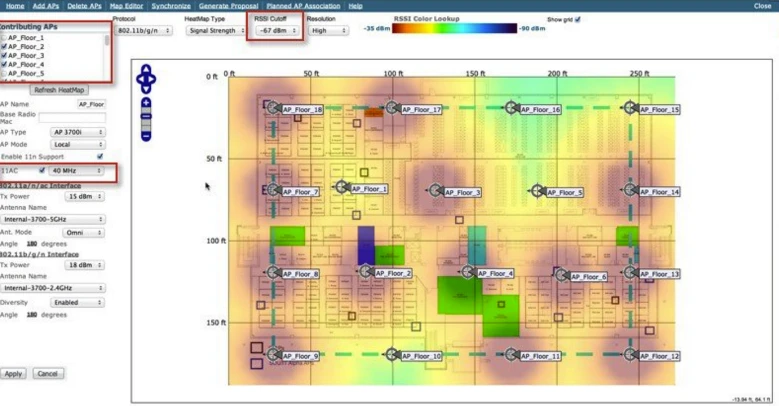

Tinjauan RF-Tempat Projek Mati
Tetapi perkara yang membunuh kebanyakan projek?tinjauan RF. Atau sebaliknya, kekurangan yang sesuai.
ESL bergantung pada komunikasi tanpa wayar, dan persekitaran runcit sebenar penuh dengan halangan dan gangguan:
Rak logammemantulkan isyarat
Kabinet yang disejukkanadalah sangkar Faraday semulajadi
Dinding konkritpenembusan blok
Peranti wayarles lainmenyebabkan gangguan
Semasa lalu lintas puncak,badan manusia sendiri menyerap isyarat
Tinjauan RF yang betul sebenarnya banyak kerja. Ia bermula dengan memetakan persekitaran fizikal-di mana dinding berada, di mana rak logam berada, apa yang menjana gangguan. Kemudian ujian perambatan isyarat menunjukkan bagaimana frekuensi sebenarnya berkelakuan dalam ruang tertentu itu. Uji keadaan sempadan, sudut pelik, kawasan berhampiran dok pemuatan. Outputnya bukan sekadar "letak stesen pangkalan di sini"-ia mestilah penentududukan yang tepat, seperti turun ke sentimeter, bersama-sama dengan peta liputan yang menunjukkan di mana isyarat itu kuat, di mana ia lemah dan perkara yang perlu dilakukan terhadap titik masalah. Ia membosankan, tetapi ia menyelamatkan daripada senario mimpi ngeri yang disebutkan tadi.
Banyak vendor melangkau ini atau melakukannya separuh-untuk menjimatkan kos. Kemudian mereka tertanya-tanya mengapa 15% daripada label terus di luar talian.
Penilaian Tapak
Langkah pertama ialah memahami situasi kedai:
Persekitaran fizikal- kawasan stor, ketinggian siling, susun atur lantai, jenis rak
Keperluan produk- jumlah SKU menentukan kuantiti label, pengedaran kategori menentukan nisbah saiz
persekitaran IT- versi ERP/POS yang sedang dijalankan, bagaimana infrastruktur rangkaiannya
Pemasangan Stesen Pangkalan
Pemasangan silingialah pendekatan yang paling biasa-ada garis penglihatan yang jelas ke rak dan ia tidak dapat dielakkan. Tetapi jika siling terlalu rendah atau tiada titik pelekap yang baik, ia boleh diletakkan di atas unit rak sebaliknya. Pemasangan dinding berfungsi sebagai tambahan untuk kawasan tertentu.
Kuasa biasanya dihantar melaluiPoE, yang mudah kerana hanya satu kabel perlu dijalankan. Ini bermakna PoE beralih kepada kuasa segala-galanya, dan bergantung pada persediaan, mungkin pelayan tempatan atau gerbang.
jangan lupaUPS-jika kuasa terputus dan sistem ranap secara tidak wajar, ia boleh merosakkan pangkalan data.
Peletakan Label
Terima penghantaran, periksa mereka, jalankan ujian pengaktifan untuk memastikan ia benar-benar berfungsi
Imbas setiap label dan ikatkannya pada produk yang sepadan dalam sistem
Pemasangan fizikal bergantung pada jenis rak yang diletakkan
Beberapa label bercantum pada tepi rak, beberapa meluncur ke dalam slot rel. adayang magnetikuntuk permukaan logam,yang berpelekatuntuk permukaan licin, danpendirian keciluntuk kes paparan. Tiada yang rumit, hanya-memakan masa apabila melakukan beribu-ribu daripadanya.
Pengujian & Pengesahan
Ujian fungsional- adakah semuanya berfungsi seperti yang diharapkan?
Ujian liputan- setiap label
Ujian tekanan- di bawah beban puncak selama sekurang-kurangnya 72 jam
Penyepaduan sistem telah pun menyebut-di sinilah projek mati. Fasa penyahpepijatan bersama sahaja boleh mengambil masa berminggu-minggu jika sistem warisan cukup kucar-kacir.
