Kegagalan ini mempunyai corak, dan kebanyakannya boleh didiagnosis dalam masa 30 minit atau kurang. Panduan ini berstruktur tentang cara penyelesaian masalah sebenarnya berfungsi: bermula daripada perkara yang anda boleh lihat pada skrin, kemudian bekerja ke belakang kepada puncanya. Sama ada anda mengekalkanskrin paparan LCD komersialdalam runcit, menjalankan panel di kiosk awam atau nyahpepijat perkakasan terbenam semasa pembangunan, proses diagnostik adalah sama.
Rujukan Gejala Pantas
Gunakan jadual ini sebagai penapis pertama anda. Pelbagai punca boleh menghasilkan simptom yang sama, jadi layan ia sebagai arah permulaan, bukan jawapan akhir.
| simptom | Kemungkinan Besar Punca | Tindakan Pertama |
|---|---|---|
| Skrin gelap sepenuhnya, tiada lampu latar | Kegagalan kuasa atau fius terputus | Ukur voltan input pada pin modul |
| Skrin dihidupkan tetapi sangat malap | Kemerosotan lampu latar atau tatasusunan LED yang gagal | Uji litar lampu latar secara bebas |
| Imej samar kelihatan hanya dengan lampu suluh | Panel kegagalan lampu latar - itu sendiri berfungsi | Periksa jalur LED dan litar pemacu |
| Paparan berkelip atau berkelip | Kabel reben longgar atau voltan bekalan yang tidak stabil | Pasang semula semua penyambung; semak riak bekalan |
| Garis menegak atau mendatar merentas skrin | Substrat retak atau kerosakan IC pemacu | Pemeriksaan visual; papan pemandu tukar |
| Watak-watak yang tercalar atau hilang | Protokol tidak padan atau pepijat perisian tegar | Sahkan tetapan komunikasi terhadap lembaran data |
| Skrin putih tanpa kandungan | Kegagalan permulaan atau kehilangan isyarat | Semak konfigurasi protokol; sahkan pemasaan tetapan semula |
| Imej hantu yang berterusan atau terbakar-masuk | Imej statik pada panel penuaan terlalu panjang | Kitaran kuasa; jalankan corak ujian-segar semula piksel |
| Input sentuh tidak mendaftar | Kabel sentuh rosak atau perisian tegar yang rosak | Periksa kabel reben; semula-pengawal sentuhan kilat |
| Tetapan semula rawak atau kitaran kuasa | Lonjakan voltan atau kapasiti arus tidak mencukupi | Ukur bekalan dengan osiloskop; tambah perlindungan lonjakan |
Apa Sebenarnya Menyebabkan Kegagalan Modul LCD?
Kemerosotan Lampu Latar
Lampu latar ialah kegagalan-komponen tunggal yang paling biasa dalam modul LCD. Tatasusunan LED malap secara beransur-ansur sepanjang hayat operasinya - pengeluar melayakkan produk menentangnyaPiawaian ujian kebolehpercayaan semikonduktor JEDEC, dan jangka hayat dinilai berbeza dengan ketara antara panel gred-pengguna dan{1}}perindustrian. Sentiasa rujuk lembaran data modul khusus anda untuk hayat perkhidmatan yang dinilai di bawah keadaan operasi anda, bukan angka industri generik.
Paparan dengan lampu latar yang rosak masih lulus pemeriksaan elektrik. Panel berfungsi - ia tidak dapat menghasilkan imej yang boleh dibaca dalam cahaya ambien biasa. Jika skrin kelihatan boleh diterima dalam bilik yang malap tetapi menjadi hampir tidak kelihatan di bawah pencahayaan pejabat yang terang atau di luar, lampu latar ialah perkara pertama yang perlu diuji.
⚠️ Kesilapan biasa:mengimbangi lampu latar yang malap dengan menolak kecerahan maksimum. Ini mempercepatkan haus LED dan memendekkan baki hayat berguna bagi komponen yang sudah-merosot. Memilih perkakasan dengan ruang kepala kecerahan yang sesuai dari awal mengelakkan masalah sepenuhnya - lihat apa yang membezakanmodul LCD gred{0}}komersialdaripada alternatif gred-pengguna.
Masalah Penyambung dan Kabel
Kabel reben, penyambung zebra dan sambungan pateri merosot di bawah getaran, kitaran haba dan lenturan berulang. Mod kegagalan hampir selalu terputus-putus: berkelip-kelip pada orientasi tertentu, segmen paparan terjatuh di bawah getaran, atau skrin yang berfungsi semasa permulaan tetapi gagal pada suhu operasi. Memasang semula setiap penyambung sebelum memesan bahagian menyelesaikan sebahagian besar aduan medan pada kos sifar.
Tekanan Persekitaran
Sejuk melambatkan tindak balas kristal cecair; haba mempercepatkan penuaan polarizer dan delaminasi pelekat; kelembapan menghakis elektrod dari dalam, menghasilkan segmen paparan yang hilang yang bertambah buruk secara beransur-ansur selama beberapa minggu. Sentiasa nyatakan untuk keadaan-terburuk, bukan keadaan biasa. Untuk aplikasi dalam persekitaran yang mencabar,penyelesaian paparan LCD bersepadu dengan penilaian persekitaran yang sepadanbernilai dinilai sebelum penggunaan, bukan selepas kegagalan medan.
⚠️ Kesilapan biasa:menguji paparan dalam keadaan makmal dan mengandaikan ia akan melakukan perkara yang sama di luar, dalam gudang sejuk atau berhampiran sumber lembapan - tanpa mengesahkan bahawa kelas IP ternilai modul dan julat suhu sebenarnya sepadan dengan persekitaran penggunaan.
Isu Bekalan Kuasa dan Kerosakan Pemandu
Lonjakan voltan menyebabkan kerosakan IC pemandu serta-merta. Bekalan riak - hingar AC pada rel DC - menyebabkan kerosakan terkumpul yang lebih halus: tetapan semula rawak, hingar imej dan hayat LED yang dipendekkan. Rujuk lembaran data modul anda untuk voltan riak maksimum yang dibenarkan; tiada ambang universal yang digunakan pada semua jenis panel.
Pepijat perisian tegar dan ketidakpadanan protokol ialah kategori berasingan yang meniru kegagalan perkakasan dengan meyakinkan. Skrin putih atau keluaran bergegar selepas pertukaran papan atau kemas kini perisian selalunya merupakan ralat konfigurasi, bukan panel yang rosak. Perbezaan ini penting apabilamembandingkan format skrin LCD dan bar LED- teknologi yang berbeza mempunyai gelagat protokol dan tandatangan kesalahan yang berbeza.
Proses Diagnostik Enam{0}}Langkah
Kerjakan ini dengan teratur. Berhenti sebaik sahaja anda mengenal pasti kesalahan - pertukaran yang tidak perlu membuang masa dan memperkenalkan pembolehubah baharu.
Langkah 1 - Pemeriksaan visual sebelum dihidupkan-.Cari keretakan, pemeluwapan di belakang panel, kesan terbakar pada PCB, dan kabel reben yang tersesar atau bengkok. Jika anda mendapati kerosakan fizikal, jangan gunakan kuasa. Sambungan terpendek boleh menyebabkan kerosakan melata yang jauh lebih mahal daripada kerosakan asal.
Langkah 2 - Sahkan voltan input.Gunakan multimeter pada pin input kuasa modul. Voltan berkadar biasa untuk panel TFT ialah 3.3V, 5V atau 12V - semak lembaran data anda. Bacaan lebih daripada 5% spesifikasi luar memerlukan penyiasatan. Untuk kerosakan yang terputus-putus, tambahkan osiloskop untuk memeriksa riak bekalan terhadap spesifikasi lembaran data yang dibenarkan.
Langkah 3 - Asingkan lampu latar.Di dalam bilik yang malap, pancarkan lampu suluh pada permukaan panel pada sudut. Jika anda dapat melihat imej yang samar, panel berfungsi dan hanya lampu latar yang gagal. Ujian tunggal ini menghapuskan separuh pepohon diagnostik dalam masa kurang daripada 10 saat - dan berfungsi dengan baik padabar-memformat paparan LCDseperti pada panel segi empat tepat standard.
Langkah 4 - Tukar kabel dan papan secara berkaedah.Muatkan corak ujian-yang diketahui. Gantikan kabel reben dengan unit kerja yang disahkan. Jika kerosakan mengikuti kabel, kabel adalah masalahnya. Jika ia kekal dengan papan, papan adalah seterusnya. Gantikan komponen yang paling murah dan paling mudah diakses dahulu.
Langkah 5 - Semak protokol komunikasi.Skrin putih atau output bercelaru selepas pertukaran papan hampir selalu merupakan ralat konfigurasi. Sahkan kadar baud (UART), mod SPI (CPOL/CPHA) atau alamat I2C terhadap lembaran data. Langkah ini menangkap bahagian kesalahan yang tidak seimbangpersekitaran paparan kioskdi mana modul diganti dalam medan, selalunya daripada dokumentasi yang tidak lengkap.
Langkah 6 - Replika keadaan medan di bangku simpanan.Paparan yang berfungsi di makmal tetapi gagal dalam penggunaan hampir selalu mempunyai punca haba atau getaran. Penyambung yang marginal pada 22 darjah boleh dibuka sepenuhnya pada 55 darjah. Gunakan haba terkawal semasa ujian bangku - kerosakan yang muncul di atas suhu tertentu mengenal pasti pengembangan haba sebagai mekanisme secara langsung.
Baiki atau Ganti? Rangka Kerja Keputusan
Pembaikan masuk akal apabilakesalahan itu disetempatkan kepada komponen tunggal yang boleh diganti - kabel, tatasusunan lampu latar, kemas kini perisian tegar - modul adalah sebahagian daripada sistem yang mendapatkan penggantian melibatkan masa henti atau reka bentuk semula yang ketara dan kos pembaikan jelas kurang daripada unit baharu.
Penggantian lebih masuk akal apabilabeberapa gejala muncul serentak. Lampu latar yang malap, haus penyambung dan imej hantu yang muncul bersama-sama adalah penunjuk yang boleh dipercayai untuk tamat hayat perkhidmatan, bukan satu kesalahan yang boleh diperbaiki. Penggantian juga masuk akal apabila modul semasa menawarkan spesifikasi yang lebih baik - kecerahan yang lebih tinggi, suhu pengendalian yang lebih luas, perlindungan kemasukan yang lebih baik - yang akan mengurangkan beban penyelenggaraan masa hadapan.
Sebelum membuat komitmen kepada mana-mana laluan, selesaikan lima soalan ini:
- Adakah ini kegagalan pertama unit, atau pernah gagal sebelum ini?
- Adakah kerosakan terhad kepada satu komponen yang boleh diganti?
- Adakah jumlah kos pembaikan - bahagian, buruh dan masa henti - kekal jelas di bawah kos penggantian?
- Adakah unit yang dibaiki secara realistik bertahan melalui baki keperluan perkhidmatan sistem?
- Adakah penggantian semasa menawarkan spesifikasi yang lebih baik untuk aplikasi ini?
Jika tiga atau lebih jawapan memihak kepada penggantian, itu biasanya jalan yang lebih jelas. Semak imbas penuhrangkaian produkataubercakap dengan pakartentang sumber. Untuk konteks runcit dan papan tanda,konfigurasi LCD tersuai untuk papan tanda runcitselalunya memberikan ekonomi jangka panjang-yang lebih baik daripada pertukaran suka langsung-untuk-swap.
Penyelenggaraan Pencegahan
- Kawalan alam sekitar:Letak dalam julat suhu dan kelembapan terkadar modul, menggunakan keadaan-terburuk untuk perancangan. Dalam persekitaran-kelembapan tinggi, kandang tertutup dengan penilaian IP yang disahkan adalah keperluan, bukan langkah berjaga-jaga.
- Pengurusan kuasa:Gunakan bekalan terkawal dengan perlindungan lonjakan perkakasan. Elakkan menyalakan lampu latar secara berterusan pada kecerahan maksimum - kawalan kecerahan penyesuaian mengurangkan haus LED tanpa kesan yang boleh dilihat pada kebolehgunaan.
- Pemeriksaan berjadual:Bulanan - periksa tempat duduk penyambung dan cari pemeluwapan. Suku tahun - jalankan corak ujian diagnostik dan sahkan voltan bekalan di bawah beban. Setiap tahun - periksa riak bekalan dan periksa lapisan optik untuk delaminasi atau penuaan polarizer.

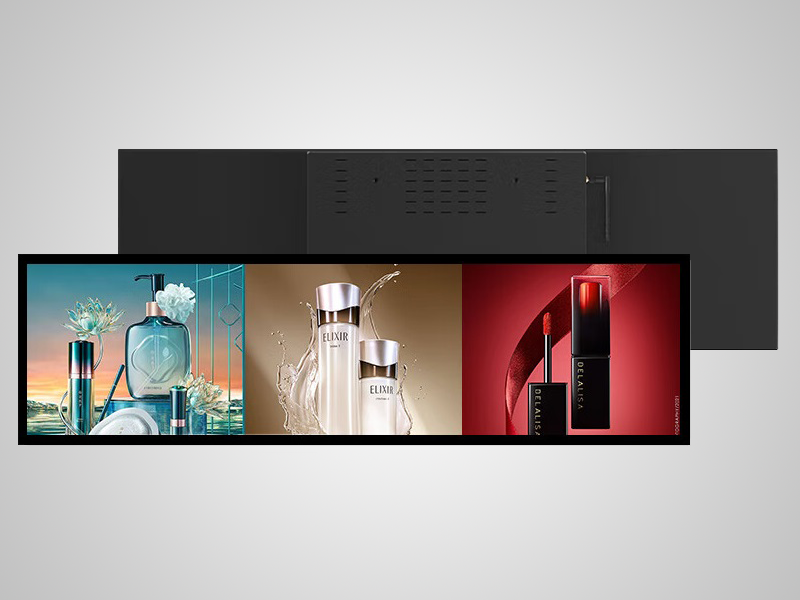

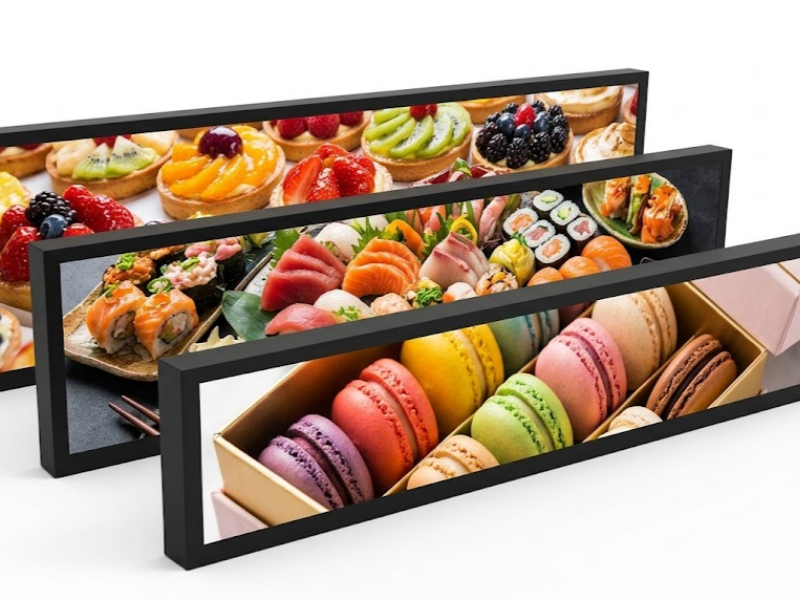

Untukterminal perkhidmatan-sendiripenempatan berjalan secara berterusan dalam-persekitaran trafik tinggi, semakan suku tahunan ialah aktiviti penyelenggaraan tunggal bernilai-tertinggi.Skrin LCD regangan digunakan dalam persekitaran pasar rayamenghadapi pendedahan khusus kepada kelembapan dan bahan kimia pembersihan yang mungkin tidak ditangani sepenuhnya oleh jadual penyelenggaraan standard.
Soalan Lazim
LCD saya menunjukkan skrin putih - adakah panel rosak?
Tak semestinya. Skrin putih lebih kerap merupakan kegagalan komunikasi atau permulaan daripada kerosakan fizikal. Sahkan konfigurasi protokol - kadar baud, mod SPI atau alamat I2C - terhadap lembaran data modul. Ini amat relevan selepas kemas kini perisian tegar atau pertukaran papan yang tetapan mungkin tidak dipindahkan dengan betul.
Bagaimanakah saya mengetahui jika lampu latar atau panel LCD telah gagal?
Siarkan lampu suluh pada permukaan skrin pada sudut dalam bilik yang malap. Jika anda dapat melihat imej samar, panel menghasilkan output dengan betul dan hanya lampu latar yang gagal. Tiada imej sama sekali di bawah lampu suluh bermakna kerosakan adalah pada panel, papan pemandu atau laluan isyarat di antara mereka.
Bolehkah paparan berkelip dibetulkan tanpa menggantikan modul?
Dalam kebanyakan kes, ya. Kelipan biasanya disebabkan oleh kabel reben yang longgar, sambungan pateri marginal atau riak bekalan yang berlebihan. Menempatkan semula penyambung dan mengesahkan kestabilan voltan bekalan di bawah beban menyelesaikan kebanyakan aduan yang berkelip-kelip sebelum sebarang penggantian komponen diperlukan.
Adakah selamat untuk menghidupkan paparan yang telah terdedah kepada kelembapan?
Tidak. Benarkan modul kering sepenuhnya dalam-persekitaran kelembapan rendah sebelum menggunakan kuasa. Menghidupkan paparan basah berisiko mengalami kakisan elektrod dan litar pintas yang boleh merosakkan panel secara kekal.
Mengapa paparan saya berfungsi di bangku simpanan tetapi gagal di lapangan?
Medan terputus-putus-hanya kegagalan hampir selalu disebabkan oleh pengembangan terma pada suhu operasi, getaran-intermitten penyambung atau pemeluwapan semasa permulaan. Replikasi persekitaran penggunaan sebenar - suhu, getaran, kelembapan - semasa ujian bangku. Untuk panduan tentang memilih perkakasan yang mengendalikan keadaan yang menuntut dengan lebih konsisten,gambaran keseluruhan pilihan paparan LCD berprestasi tinggi-inimeliputi perbezaan spesifikasi yang paling penting.
Kesimpulan
Kegagalan modul LCD boleh dibaca sebaik sahaja anda tahu perkara yang perlu dicari. Panel gelap, skrin berkelip-kelip, keluaran bercelaru - masing-masing memetakan kepada senarai kemungkinan punca yang boleh diurus dan proses diagnostik berstruktur mencari kerosakan sebenar lebih cepat daripada menggantikan komponen secara rawak. Proses yang sama juga memberitahu anda dengan jelas apabila pembaikan telah berjalan dan penggantian adalah jawapan yang tepat.
