Kadar Segar Semula ESL dan Prestasi Paparan

Kekangan Asas

Label Rak Elektronik beroperasi di bawah kekangan fizikal yang tidak dapat dikaburkan oleh jumlah pemasaran:zarah elektroforesis bergerak melalui cecair likat, dan cecair likat menentang gerakan. Tiada kemas kini perisian akan membetulkannya.

Kadar muat semula ESL-biasanya300ms hingga 2000msuntuk kemas kini skrin penuh-muncul terus dari masa yang diperlukan untuk titanium dioksida dan zarah karbon hitam yang dicas untuk berhijrah melalui pelarut hidrokarbon di bawah medan elektrik yang digunakan. Zarah menghadapi daya seretan (Stokes seret, jika anda mahu istilah teknikal, matematik di belakangnya kurang penting daripada kesan praktikal: zarah perlahan dalam cecair pekat). Mereka berinteraksi secara elektrostatik dengan zarah jiran. Mereka melekat pada dinding kapsul selepas berehat berpanjangan.

Setiap milisaat masa muat semula mencerminkan peristiwa skala molekul sebenar-yang berlaku di dalam berjuta-juta mikrokapsul secara serentak. Mereka yang datang dari latar belakang LCD atau OLED harus meninggalkan model mental itu sepenuhnya. Ini bukan paparan yang "mengimbas" piksel dengan elektron. Ini adalah sistem elektrokimia yang memindahkan jirim secara fizikal.

Bentuk Gelombang Memandu: Tempat Kejuruteraan Bertemu Elektrokimia

Thebentuk gelombang memanduialah tempat usaha pengoptimuman tertumpu paling intensif. Ia ialah jujukan masa-voltan yang mesti mencapai empat objektif serentak: padam imej sebelumnya, aktifkan zarah lembap, wujudkan skala kelabu rujukan dan tulis imej baharu-semuanya sambil meminimumkan penggunaan kuasa, artifak hantu dan jumlah tempoh penyegaran.

Pemadamandidahulukan. Paparan memacu semua piksel ke keadaan optik seragam, biasanya putih. Kenapa perlu bersusah payah? Kerana zarah EPD mempamerkan tingkah laku bergantung-laluan. Piksel yang beralih daripada hitam ke kelabu mengikut trajektori yang berbeza daripada satu peralihan daripada putih ke kelabu. Ini menjadi jelas semasa penggunaan awal apabila pelanggan mengadu tentang pemaparan skala kelabu yang tidak konsisten. Pemadaman memaksa semua piksel ke titik permulaan yang sama, menghapuskan pergantungan pada keadaan awal.

Pengaktifanmengikuti-tinggi-voltan berselang-seli (±15V pada 50-100Hz) yang mengayunkan zarah antara ekstrem optik. Proses ini menggegarkan zarah-zarah longgar yang telah menjadi selesa. Zarah-zarah yang kekal pegun mengembangkan lekatan permukaan yang meningkat pada dinding kapsul dan zarah jiran. Pengujian mendedahkan tempoh pengaktifan yang optimum dengan menganalisis titik lengkuk kecerahan-berbanding-lengkung masa-saat yang tepat apabila mobiliti zarah mencapai responsif maksimum. Pergi lebih pendek dan zarah lembap tertinggal. Pergi lebih lama dan kuasa menjadi sia-sia.

Kemudian datangpenubuhan skala kelabu rujukan. Paparan mencipta keadaan rujukan putih seragam kerana ketepatan skala kelabu EPD bergantung secara kritikal pada bermula dari garis dasar optik yang diketahui. Terutamanya, memasukkan sifar-selang voltan ringkas selepas fasa ini meningkatkan ketekalan skala kelabu berikutnya. Zarah memerlukan seketika untuk menstabilkan sebelum diminta untuk memukul kedudukan perantaraan yang tepat.

Akhirnya,penulisan gambar. Voltan dan tempoh khusus piksel{1}}mendorong zarah ke kedudukan sasaran. Skala kelabu peringkat 16-memerlukan kawalan tepat terhadap pengedaran menegak zarah dalam setiap mikrokapsul-zarah di permukaan atas menghasilkan putih, di bahagian bawah menghasilkan hitam, dan kedudukan pertengahan menghasilkan kelabu.

Menolak Ke Arah 300ms

Seberapa pantas sistem ESL sebenarnya boleh berjalan? Pengoptimuman bentuk gelombang yang agresif telah ditunjukkanPengurangan 180msdalam tempoh fasa pengaktifan danpengurangan 120msdalam fasa skala kelabu rujukan. Keuntungan ini datang daripada beberapa teknik yang diperhalusi sepanjang berbilang kitaran penggunaan.

Analisis titik infleksimembenarkan pemantauan respons optik masa sebenar-dan bukannya menggunakan masa pengaktifan tetap.Pengurangan pensuisan kekutubanpenting kerana kekutuban voltan terbalik menjana pancang semasa dan membazirkan operasi penjujukan-tenaga untuk meminimumkan penambahan peralihan ini. Dansisipan strategik selang 0Vmengeksploitasi momentum zarah, membenarkan penghijrahan berterusan tanpa perbelanjaan kuasa.

Minimum teori untuk bahan EPD generasi-semasa nampaknya adalah lebih kurang200msuntuk kualiti imej yang boleh diterima. Sesetengah panel telah ditolak kepada 180ms dalam keadaan terkawal, tetapi kemerosotan kualiti menjadi ketara. Memecah halangan ini memerlukan inovasi bahan, bukan kepintaran bentuk gelombang.

Mod Segar Semula: Kelajuan-Kualiti-Ghosting Trilemma

Setiap muat semula ESL melibatkan pertukaran-tiga hala yang tidak dapat dielakkan. Tiada kejuruteraan boleh melarikan diri; seseorang hanya boleh memilih kompromi yang mana untuk diterima. Pengalaman penggunaan merentas kedai runcit, elektronik dan persekitaran runcit farmasi telah menghasilkan kesimpulan yang kukuh tentang masa untuk menggunakan setiap mod.

Muat Semula Global (Mod GC16)

Ini ialah tetapan semula penuh-750-2000mskelipan hitam-putih-hitam yang memaksa setiap zarah melalui kitaran penghijrahan lengkap. Ia kelihatan dramatik, pelanggan kadangkala bertanya sama ada label tidak berfungsi, tetapi ia adalah satu-satunya mod yang menghapuskan ralat kedudukan terkumpul sepenuhnya.

Muat semula global diperlukan selepas jujukan muat semula separa yang dilanjutkan, apabila memaparkan-imej kesetiaan tinggi atau apabila hantu menjadi tidak menyenangkan secara visual. Satu rangkaian runcit pada mulanya menentang "kelipan hodoh" dan cuba menjalankan kemas kini separa tulen. Tiga minggu kemudian, label promosi mereka hampir tidak boleh dibaca. Mereka kini menjalankan penyegaran global setiap malam pada waktu tutup.

Segar Separa

Muat semula separa mengemas kini hanya piksel yang berbeza antara bingkai, melengkapkan masuk250-500ms. Penjimatan masa adalah ukuran-yang banyak ditunjukkanPengurangan kuasa 70%.pada kemas kini harga biasa-tetapi pertukaran wujud.

Piksel yang tidak berubah tidak menerima voltan pemanduan. Zarah-zarah mereka secara beransur-ansur menetap ke dalam konfigurasi yang semakin stabil. Stabil berbunyi baik sehingga seseorang menyedari stabil juga bermaksud tidak bergerak. Selepas 5-10 kitaran penyegaran separa, artifak hantu kelihatan. Ambang ini berbeza mengikut pengilang; sesetengah panel bertolak ansur dengan 15 kitaran, yang lain menunjukkan masalah selepas 6. Satu-satunya pendekatan yang boleh dipercayai ialah persilangan penyegaran global berkala yang berdisiplin.

Muat Semula Pantas (Mod DU)

Mod Kemas Kini Terusmengorbankan keupayaan skala kelabu sepenuhnya. Setiap piksel adalah binari-hitam atau putih, tiada di antaranya. Ini membolehkan120-250mskemas kini dengan satu denyar, tetapi tepi teks kelihatan beralias dan imej tidak dapat dipersoalkan.

Untuk harga-hanya aplikasi ESL yang memaparkan aksara angka, mod DU selalunya mewakili titik manis. Ujian-menyebelah-di kedai elektronik pengguna mendedahkan bahawa pelanggan tidak dapat membezakan harga DU-daripada harga yang dipaparkan GC16 pada jarak tontonan biasa. Penjimatan kuasa adalah penting.

Mod Animasi A2

Pada80-120ms, mod A2 menghampiri-kadar muat semula berkeupayaan video. Ia telah digunakan untuk demo produk dan aplikasi kios interaktif.

Tetapi pertukaran adalah teruk. Ghosting terkumpul dengan cepat. Kontras berkurangan. Butiran halus hilang selepas beberapa kitaran. Seorang pelanggan mahukan kandungan promosi animasi pada label rak-secara teknikal mungkin dengan A2, tetapi kemerosotan kualiti imej selepas 30 saat menjadikannya tidak praktikal. Mod ini wujud untuk input pen dan demonstrasi ringkas, bukan penggunaan ESL pengeluaran.

Memilih Mod yang Betul

Bagaimana untuk memilih? Secara jujur, jenis kandungan biasanya memutuskan untuk anda. Imej fotografi menuntut GC16; angka harga boleh menggunakan DU. Kekerapan kemas kini mengalihkan baki-kemas kini yang tidak kerap mengutamakan kualiti, kemas kini yang kerap mengutamakan kelajuan. Dan tanpa mengira mod utama, muat semula global mesti berlaku pada selang waktu tertentu. Tidak ada yang lari dari masalah pengumpulan hantu.

Parameter Prestasi Paparan

Nisbah Kontras

Nisbah kontras EPD biasanya berjulat daripada8:1 hingga 15:1, dengan panel premium mencapai20:1. Membandingkan dengan spesifikasi LCD (1000:1+) adalah mengelirukan.

Kontras EPD diukur di bawah pencahayaan ambien-keadaan sebenar di mana pelanggan membaca label rak. Kontras LCD runtuh di bawah cahaya ambien yang tinggi; Kontras EPD bertambah baik. Pengukuran kebolehbacaan ESL dalam persekitaran kedai dengan pencahayaan atas 800+ lux menunjukkan skrin LCD berdekatan dibasuh sepenuhnya.

Pengimbas kod bar memerlukan tempat di sekelilingnya6:1 kontrasuntuk membaca dengan pasti-kami telah menguji ini merentas berbilang model pengimbas. Setiap ESL komersial yang kami ukur mengosongkan bar ini dengan mudah, yang bermaksud pengimbas laser boleh membaca kod bar terus dari paparan elektronik tanpa masalah.

Resolusi dan Ketumpatan Piksel

Ketumpatan piksel ESL (100-150 DPI) mencerminkan pilihan kejuruteraan yang disengajakan, bukan batasan teknologi. Peleraian yang lebih tinggi memerlukan lebih banyak piksel, setiap satu memerlukan pemanduan individu-meningkatkan masa muat semula, penggunaan kuasa dan kos komponen.

Sesetengah pelanggan telah meminta 200+ paparan DPI. Apabila ditanya tentang jarak tontonan, jawapannya selalu melebihi 50cm. Pada jarak itu, 100 DPI menyediakan kebolehbacaan teks yang mencukupi. Lebih-menentukan resolusi membazir sumber tanpa faedah yang boleh dilihat.

Keupayaan Warna

Standard ESL hitam-dan-putihkekal sebagai tenaga kerja: muat semula terpantas (300ms), kuasa terendah, kebolehpercayaan tertinggi. Ia mengendalikan 90% aplikasi paparan harga dengan berkesan.

Empat{0}}sistem warnamenggunakan teknologi E Ink Spectra 3100 membolehkan paparan hitam/putih/merah/kuning serentak. Berguna untuk-warna aksen khusus jenama, tetapi masa muat semula dilanjutkan lagi.

Panel penuh-warnamenggunakan teknologi Galeri ACeP boleh menghasilkan imej fotografi. Sistem zarah putih-magenta-kuning-cyan adalah benar-benar mengagumkan-Foto produk yang dipaparkan pada panel ini sering diandaikan dicetak. Tetapi1500ms+ masa muat semuladan kos yang jauh lebih tinggi mengehadkan penggunaan kepada kes penggunaan premium di mana kesan visual mewajarkan perbelanjaan.

Apabila ia datang kepada warna, persoalannya ialah sama ada nilai maklumat tambahan mewajarkan pukulan untuk menyegarkan masa, kuasa dan kos unit. Sembilan kali daripada sepuluh, monokrom berfungsi.

Hantu: Artifak Berterusan

Ghosting bukanlah satu kecacatan untuk dihapuskan. Ia merupakan ciri intrinsik teknologi elektroforesis yang memerlukan pengurusan.Sesiapa sahaja yang menjanjikan prestasi EPD percuma-hantu sama ada menyalahgambarkan teknologi atau menjual panel yang dimuat semula secara perlahan untuk menyembunyikan masalah.

Dari mana datangnya Ghosting

Tiga mekanisme menyumbang.Penghijrahan zarah yang tidak lengkap-zarah gagal mencapai kedudukan yang dimaksudkan kerana tempoh pemanduan atau voltan yang tidak mencukupi.Pengagihan caj baki-pengumpulan cas tidak sekata pada dinding kapsul yang menjejaskan pergerakan zarah seterusnya. Danhisteresis lekatan zarah-zarah-zarah yang kekal pegun membangunkan lekatan permukaan yang meningkat.

Banyak masa telah dibelanjakan untuk mencirikan tingkah laku hantu merentas pengeluar panel yang berbeza. Variasinya adalah ketara; sesetengah panel kelihatan hantu selepas 5 kemas kini separa manakala yang lain bertolak ansur dengan 12-15.

Faktor Persekitaran Menjadikan Ia Lebih Buruk

Suhuperkara yang sangat besar. Kelikatan pelarut meningkat pada suhu rendah, menghalang pergerakan zarah dan memburukkan lagi hantu. Di bawah 10 darjah, masa muat semula memerlukan sambungan atau artifak yang boleh dilihat mesti diterima. Di bawah 0 darjah , panel standard menjadi bermasalah-paparan yang tidak boleh dibaca sepenuhnya telah diperhatikan dalam bekas peti sejuk menggunakan panel yang tidak dinilai untuk operasi sejuk.

Voltan baterimempengaruhi hantu juga. Bateri yang habis memberikan voltan pemanduan yang berkurangan, menyebabkan penghijrahan zarah yang tidak lengkap. Seorang pelanggan farmasi mengalami masalah hantu misteri yang ternyata bateri rosak dalam kumpulan label. Sistem ESL harus melaksanakan pengesanan bateri-rendah dengan amaran penyelenggaraan awal.

Muat semula sejarahmenggabungkan segala-galanya. Piksel yang berulang kali memaparkan kandungan yang sama membangunkan konfigurasi zarah yang semakin berterusan. Kandungan statik lebih pantas daripada kandungan dinamik-bertentangan dengan intuitif sehingga mekanisme lekatan difahami.

Menguruskan Ghosting dalam Amalan

Penyegaran global berkalakekal sebagai mitigasi utama. Pengesyoran biasa ialah muat semula skrin penuh-wajib selepas setiap 5-10 kemas kini separa, walaupun selang optimum berbeza mengikut panel dan keadaan pengendalian.

Jadual carian pampasan-suhumembantu dalam persekitaran yang berubah-ubah. Parameter pemanduan yang disimpan dalam LUT yang diindeks mengikut suhu secara automatik memanjangkan tempoh bentuk gelombang pada suhu rendah. Pengukuran menunjukkan40% pengurangan ghostingmenggunakan-pampasan suhu yang ditala dengan baik berbanding parameter tetap.

Pampasan bingkai sejarahadalah lebih canggih-melaraskan bentuk gelombang pemacu semasa berdasarkan sejarah muat semula tahap-piksel untuk mengimbangi bias kedudukan terkumpul. Tidak semua pengawal ESL menyokong ini, tetapi ia membuat perbezaan yang boleh diukur pada panel yang telah beroperasi selama berbulan-bulan.

Reka bentuk kandunganpenting juga. Latar belakang putih dengan teks hitam menghasilkan ghosting yang kurang kelihatan berbanding skema warna songsang. Templat ESL harus direka bentuk dengan mengambil kira ciri-ciri ghosting-elakkan kawasan hitam pepejal yang besar yang jelas kelihatan, lebih suka latar belakang putih.

Prestasi Segar Semula Peringkat Sistem-

Masa muat semula ESL individu hanyalah satu komponen kependaman kemas kini sistem. Untuk penempatan dengan beribu-ribu label, seni bina rangkaian mendominasi jumlah masa kemas kini. Sesetengah pelanggan mementingkan peningkatan muat semula panel 50ms sambil mengabaikan kesesakan rangkaian yang menambah 30 saat pada kitaran kemas kini mereka.

Protokol Komunikasi

Sistem RF sub-1GHz proprietarimenawarkan kawasan liputan maksimum dan penembusan bangunan. Gerbang-untuk-melabelkan julat komunikasi melebihi 25 meter, yang penting dalam-persekitaran runcit besar. Had lebar jalur mengekang kapasiti kemas kini serentak, tetapi untuk corak kemas kini runcit biasa ini jarang menjadi halangan.

Bluetooth Tenaga Rendah dengan PAwR(Pengiklanan Berkala dengan Respons, ditambah dalam BLE 5.4) membolehkan komunikasi dwiarah piawai dengan kiraan peranti besar-besaran. Satu titik akses secara teori boleh menangani32,640 label-128 kumpulan darab 255 label bagi setiap kumpulan. Selang pengiklanan berkala menentukan kependaman sistem; selang yang lebih pendek memberikan tindak balas yang lebih pantas pada kos kuasa yang lebih tinggi. Sistem BLE telah digunakan dengan selang 1 saat untuk aplikasi sensitif masa dan selang 10 saat untuk kemas kini harga rutin.

Topologi rangkaianmengikut corak bintang dengan pintu masuk berpusat. Setiap pintu masuk meliputi zon yang ditentukan; perlindungan bertindih memastikan lebihan. Arahan runcit yang besar memerlukan perancangan saluran RF yang teliti-satu kerahan apabila dua get laluan pada saluran bersebelahan mencipta corak gangguan menyebabkan 15% kehilangan paket.

Purata Dunia-Sebenar

Dalam sistem pengeluaran,3,000 kemas kini label dalam masa 5 minitmelalui pintu masuk tunggal boleh dicapai secara konsisten. Tamat-hingga-menamatkan kependaman daripada arahan pelayan untuk memaparkan larian penyiapan3-10 saatbergantung pada beban rangkaian dan keperluan cuba semula.

Cerapan kritikal daripada pengalaman penggunaan: untuk senario kemas kini runcit biasa di mana perubahan harga merebak kepada beribu-ribu label, prestasi rangkaian-peringkat sistem mengekang jumlah masa kemas kini dan bukannya kelajuan muat semula label individu. Mengoptimumkan kadar muat semula individu di bawah 500ms memberikan pulangan yang semakin berkurangan apabila penyebaran rangkaian memerlukan beberapa saat.

Penggunaan Kuasa dan Hayat Bateri

Penggunaan kuasa EPD berlaku hampir secara eksklusif semasa acara muat semula. Arus siap sedia adalah diabaikan-mikroamper telah diukur. Profil ini membolehkanhayat bateri berbilang-tahundaripada sel syiling, yang kekal sebagai salah satu hujah terkuat untuk ESL-berasaskan EPD.

Apa yang Memakan Kuasa

Kiraan pikselmempunyai hubungan linear-paparan yang lebih besar menggunakan lebih berkadar.Kedalaman skala kelabupenting kerana GC16 16 tahap memerlukan bentuk gelombang yang lebih kompleks daripada mod DU binari.Muat semula pemilihan modmempunyai kesan besar; penyegaran global menggunakan 2-3× kuasa penyegaran separa. Dansuhumenjejaskan tarikan kuasa kerana persekitaran sejuk memerlukan bentuk gelombang yang lebih panjang.

Hayat Bateri dalam Amalan

UntukSel syiling litium CR2450dengan lebih kurang kapasiti 600mAh, prestasi yang diperhatikan adalah seperti berikut:

Unjuran ini menganggap operasi suhu bilik. Aplikasi storan sejuk-bahagian yang disejukkan dan dibekukan-mengalami kehabisan bateri yang dipercepatkan daripada kedua-dua peningkatan kuasa muat semula dan pengurangan kapasiti bateri pada suhu rendah. Label yang dinilai selama 5 tahun pada suhu bilik mungkin bertahan selama 2 tahun dalam bekas yang disejukkan.

Setiap penyegaran menggunakan kapasiti bateri yang terhad. Seorang pelanggan mahukan promosi harga animasi berjalan secara berterusan-bateri bertahan selama tiga minggu. Arkitek sistem mesti menentukan keperluan kekerapan kemas kini sebelum pemilihan perkakasan. Label yang memerlukan kemas kini setiap jam memerlukan seni bina bateri yang berbeza daripada yang dikemas kini setiap hari.

Kesan Suhu pada Prestasi

Suhu mempengaruhi prestasi ESL melalui pelbagai mekanisme, menjadikannyapembolehubah persekitaran yang paling penting. Ini telah ditunjukkan berulang kali merentas penggunaan dalam-tingkat runcit terkawal iklim, bekas peti sejuk, bahagian makanan sejuk beku dan aplikasi luar.

Kelikatan Pelarut

Ini masuk ke dalam beberapa kimia, tetapi versi pendek: Pelarut EPD menjadi lebih tebal apabila sejuk. Hubungan itu kira-kira mengikut anLengkung Arrhenius-tanpa mendalami termodinamik, apa yang penting ialah kesannya adalah eksponen, bukan linear.

Pada25 darjah(keadaan rujukan), zarah mempamerkan mobiliti nominal. Pada0 darjah, kelikatan kira-kira dua kali ganda, mengurangkan separuh halaju zarah. Pada-20 darjah, kelikatan meningkat lebih kurang 4×, memerlukan tempoh bentuk gelombang yang dilanjutkan secara proporsional. Matematik meramalkan perkara ini dengan baik, walaupun-hasil dunia sebenar kadangkala berbeza-beza bergantung pada formulasi pelarut khusus yang digunakan oleh setiap pengeluar.

Menguji tuntutan "suhu lebar" satu pengeluar dengan menjalankan panel mereka pada -15 darjah mendedahkan masa penyegaran dilanjutkan daripada 400ms kepada 1100ms. Panel berfungsi, tetapi spesifikasi telah menunjukkan prestasi sejuk yang lebih baik.

Klasifikasi Julat Operasi

Panel standardmeliputi 0 darjah hingga 40 darjah dengan prestasi garis dasar.Panel julat lanjutanmengendalikan -10 darjah hingga 50 darjah dengan pampasan bentuk gelombang sederhana.Panel suhu lebar-perlu untuk bekas penyejuk beku-beroperasi dari -25 darjah hingga 60 darjah menggunakan bahan lamina satah hadapan khusus, penderiaan suhu bersepadu dan pemilihan bentuk gelombang adaptif. betulpenyejuk beku-panel greddioptimumkan untuk -30 darjah hingga 10 darjah wujud tetapi perintah harga premium.

Pampasan Suhu

ESL{0}}suhu lebar digabungkan pada-penderia suhu cip, set parameter bentuk gelombang berbilang yang disimpan dalam ingatan dan pemilihan parameter automatik berdasarkan suhu yang diukur. Tempoh bentuk gelombang yang dilanjutkan untuk operasi sejuk dan ayunan voltan yang dikurangkan untuk operasi-suhu tinggi.

Penalti prestasi untuk operasi suhu-luas adalah-tidak penting. Pengukuran menunjukkan masa segar semula pada suhu yang melampaudua kali gandaprestasi suhu bilik-. Pelanggan yang digunakan dalam persekitaran yang disejukkan perlu memasukkan ini ke dalam pengiraan masa kemas kini mereka.

Di mana Keperluan ESL Mencapah BAHAGIAN BARU

Spesifikasi "ESL runcit" generik meliputi mungkin 60% daripada-penyediaan dunia sebenar. Baki 40% melibatkan keperluan khusus yang muncul hanya apabila memeriksa pasaran menegak tertentu. Apa yang berfungsi di kedai elektronik pengguna gagal dengan hebat dalam gudang makanan sejuk beku. Bahagian berikut mendokumentasikan pengalaman penggunaan merentas industri di mana andaian standard ESL rosak.

Makanan Segar dan Barangan Runcit: Harga Dinamik Memenuhi Inventori Mudah rosak

Peruncitan makanan segar mewakili aplikasi ESL yang paling menuntut atas sebab yang mudah: nilai produk merosot secara berterusan semasa dipaparkan. Steak yang berharga $15/lb pada pagi Isnin mungkin bernilai $7/lb menjelang petang Rabu jika ia belum dijual. Label kertas tradisional tidak dapat menangkap lengkung nilai ini. ESL boleh-tetapi keperluan pelaksanaan berbeza dengan ketara daripada harga runcit standard.

Harga penurunan harga dinamikmemerlukan frekuensi kemas kini yang akan menghabiskan bateri ESL standard dalam beberapa bulan. Jabatan makanan segar menjalankan empat kemas kini harga setiap hari-stok pagi, pelarasan tengah hari, penurunan harga malam, tetapan semula semalaman-menggunakan bateri pada 4× kadar label kedai-pusat dikemas kini sekali setiap minggu. Pemilihan kimia bateri beralih daripada sel syiling CR2450 standard ke arah-sel litium tionyl klorida berkapasiti lebih tinggi atau pilihan boleh dicas semula dengan stesen pengecas induktif terbina dalam lekapan rak.

Paparan tarikh tamat tempohmenambah keperluan kepadatan maklumat. Tanda harga yang mudah memerlukan 50 aksara. Label makanan segar yang memaparkan harga, harga seunit, tarikh pek, jualan-mengikut tarikh dan penggunaan-mengikut tarikh memerlukan 150+ aksara pada saiz fon yang boleh dibaca. Paparkan peningkatan hartanah dengan sewajarnya-2.9" dan 4.2" label menjadi standard di mana 2.13" mencukupi untuk kedai pusat.

Satu jabatan makanan laut segar rantaian runcit menggunakan ESL 4.2" tiga-warna dengan NFC bersepadu untuk interaksi telefon pintar pelanggan. Warna aksen merah menyerlahkan item yang menghampiri jualan-mengikut tarikh dengan penentuan harga penurunan progresif automatik: potongan 15% pada baki 48 jam, 30% pada 24 jam, 1{3}}penyepaduan masa sebenar diperlukan pada masa akhir 1{1} integrasi masa sebenar. ketersambungan sistem pengurusan inventori-infrastruktur ESL pada dasarnya menjadi sebahagian daripada sistem pengurangan penyusutan inventori dan bukannya alat penentuan harga Pengurangan penyusutan sebanyak 23% di jabatan perintis yang dibayar untuk keseluruhan penggunaan dalam tujuh bulan.

Persekitaran kes sejukmemperkenalkan komplikasi suhu yang dibincangkan sebelum ini. Penyejuk tenusu berjalan pada 4 darjah menyebabkan kelembapan penyegaran yang ketara. Kes daging pada 2 darjah lebih teruk. Bekas makanan sejuk beku pada -18 darjah memerlukan panel suhu lebar khusus yang berharga 40-60% lebih tinggi daripada unit standard. Satu peruncit makanan sejuk beku pada mulanya menggunakan panel standard di bahagian aiskrim mereka; label menjadi tidak boleh dibaca dalam masa seminggu kerana hantu terkumpul daripada penyegaran yang tidak mencukupi pada suhu operasi.

Kecerunan suhu dalam peti sejuk mewujudkan kerumitan tambahan. Sistem tirai udara menghasilkan variasi suhu 8-12 darjah antara tepi hadapan (lebih panas, berhampiran pencampuran udara ambien) dan belakang (lebih sejuk, berhampiran penyejat). Label di hadapan bekas tenusu mungkin beroperasi pada 8 darjah manakala label di belakang beroperasi pada 2 darjah -cukup berbeza untuk memerlukan pemasaan bentuk gelombang yang berbeza. Penerapan canggih melaksanakan penderiaan suhu setiap label dengan parameter muat semula individu.

Penjejakan inventori mudah rosakintegrasi mewakili evolusi seterusnya. Apabila sistem ESL menyambung dua hala dengan pengurusan inventori, label menjadi penderia serta paparan. Pengesanan-kehabisan stok-mengenal pasti apabila kedudukan rak kosong berdasarkan kekurangan aktiviti jualan-mendayakan makluman penambahan semula automatik. Satu jabatan pengeluaran mengurangkan-daripada-insiden saham sebanyak 34% menggunakan ESL-pemantauan inventori bersepadu yang menandakan kedudukan tanpa aktiviti jualan selama lebih daripada 4 jam semasa tempoh puncak.

Gudang dan Logistik Perindustrian: Skala Mengubah Segala-galanya

Penggunaan ESL gudang industri beroperasi di bawah kekangan yang jarang dihadapi oleh arkitek sistem runcit. Sebuah kedai runcit mungkin mempunyai 15,000 SKU merentasi 40,000 kaki persegi. Pusat pengedaran yang menyediakan rangkaian runcit itu mempunyai 50,000+ SKU merentasi 500,000 kaki persegi dengan ketinggian siling 40 kaki. Model perambatan RF yang berfungsi dalam persekitaran runcit 12-kaki-siling gagal sepenuhnya dalam gudang dengan rak keluli memanjang hingga 35 kaki.

Pengenalan lokasi tongmemerlukan keutamaan paparan yang berbeza daripada tanda harga runcit. Maklumat yang dominan bukanlah harga-iaitu kod lokasi, SKU dan kuantiti. Templat ESL Gudang biasanya memaparkan pengecam lokasi dalam 48-titik atau fon yang lebih besar yang boleh dibaca dari 3+ meter, membolehkan pengendali forklift dan memilih-pekerja mengemas untuk mengenal pasti lokasi tanpa menghampiri tong sampah. Keperluan nisbah kontras mengetatkan kerana tontonan berlaku di bawah pencahayaan industri berubah-sesetengah lorong di bawah lekapan teluk tinggi langsung pada 1500+ lux, yang lain dalam bayang-bayang pada 200 lux.

Pilih-kepada-penyepaduan cahayamelanjutkan ESL melangkaui paparan pasif ke dalam panduan aliran kerja aktif. Penunjuk LED disepadukan dengan e-kertas memaparkan denyar untuk mengarahkan pekerja memilih lokasi. EPD menunjukkan apa yang perlu dipilih; LED menunjukkan tempat untuk memilih. Sistem gabungan mengurangkan kadar ralat pilih daripada 0.5-1% biasa kepada 0.1% atau lebih baik. Peralihan belanjawan kuasa-petunjuk LED semasa operasi memilih menggunakan lebih banyak kuasa daripada kitaran penyegaran semula-e. Seni bina bateri menyesuaikan diri dengan sewajarnya, sering berpindah ke sel litium AA atau kuasa berwayar untuk lokasi aktiviti tinggi.

Persekitaran-rak tinggitekanan sistem komunikasi RF. Rak logam mencipta gangguan berbilang laluan. Lorong tinggi menghasilkan zon bayangan. Satu pintu masuk yang meliputi 25 meter secara runcit mungkin meliputi hanya 8-10 meter dalam persekitaran gudang yang padat. Ketumpatan pintu masuk meningkat 3-4× berbanding dengan penggunaan runcit untuk liputan yang setara. Sesetengah penempatan gudang menjalankan rangkaian hibrid-sub-1GHz untuk penembusan di kawasan rak padat, WiFi untuk kawasan pementasan terbuka, dengan perisian tengah yang menyatukan lapisan komunikasi.

Paparan mudah alih-dipasang forkliftmewakili varian ESL gudang yang baru muncul. Daripada label rak tetap, paparan dipasang pada tiang forklift dan terima-arahan pemilihan masa sebenar semasa pengendali menavigasi gudang. Peranti ini mengemas kini secara berterusan-lokasi, kuantiti, destinasi seterusnya-memerlukan seni bina kuasa berbeza sepenuhnya daripada label rak statik. Kuasa berwayar keras daripada sistem elektrik forklift adalah standard; pengendalian bateri tidak berdaya maju untuk-aplikasi kemas kini berterusan.

Automasi kiraan inventorimemanfaatkan komunikasi ESL dua hala. Penyepaduan RFID mendayakan pengiraan kitaran automatik-produk yang ditandakan dengan pas RFID berhampiran unit ESL yang dilengkapi dengan pembaca RFID dan kemas kini kiraan inventori tanpa pengimbasan manual. Penerapan pusat pengedaran mengurangkan tenaga kerja kiraan inventori fizikal sebanyak 60% menggunakan pengiraan kitaran RFID bersepadu ESL-yang mengekalkan ketepatan inventori kekal melebihi 99%.

Penilaian persekitaran yang kerasperkara dalam konteks industri. Rintangan habuk dan percikan IP54 adalah garis dasar untuk ESL gudang; IP65 menjadi perlu dalam persekitaran dengan prosedur pembersihan cucian. Rintangan kimia penting dalam kemudahan pengendalian pelarut atau agen pembersih. Satu gudang alat ganti automotif memerlukan label yang tahan terhadap cecair brek dan pendedahan bendalir penghantaran-perumah ESL standard rosak dalam beberapa bulan. Kepungan khusus dengan-perumah polikarbonat tahan bahan kimia menambah 35% kepada kos unit tetapi terbukti penting untuk jangka hayat penggunaan.

Penjagaan Kesihatan dan Farmasi: Ketepatan Tidak-Boleh Dirunding

Penggunaan ESL Farmasi menghadapi keperluan kawal selia yang tidak terdapat dalam runcit konvensional. Ralat harga di kedai runcit bermaksud aduan pelanggan dan potensi pendedahan undang-undang di bawah undang-undang ketepatan harga. Kesilapan pelabelan ubat di farmasi boleh bermakna kecederaan atau kematian pesakit. Profil risiko secara asasnya mengubah keutamaan reka bentuk sistem.

Paparan pengenalan dadahmemerlukan kepadatan maklumat melebihi ESL runcit biasa. Label rak farmasi mesti memaparkan: nama ubat (jenama dan generik), kekuatan, bentuk dos, nombor NDC, harga, harga seunit, pengilang dan selalunya keperluan penyimpanan. Memasang ini pada label 2.13" memerlukan tipografi yang teliti-atau lebih biasa, penggunaan paparan 2.9" atau lebih besar. Sesetengah farmasi menggunakan label 4.2" dengan kod QR yang memautkan untuk melengkapkan maklumat preskripsi.

Pengesahan ketepatan kod barmenjadi kritikal. Kakitangan farmasi mengimbas ubat beberapa kali semasa mendispens aliran kerja-menerima, menyimpan, menarik, mengesahkan, mendispens. ESL-kod bar yang dipaparkan mesti mengimbas dengan betul pada setiap langkah. Ini mengetatkan keperluan nisbah kontras melebihi minimum runcit. Ujian merentas peralatan pengimbasan farmasi mendedahkan bahawa pengimbas pengesahan ahli farmasi yang lebih lama-sesetengahnya masih menggunakan teknologi CCD dan bukannya pengimbas laser atau pengimejan moden-memerlukan kontras 10:1 atau lebih baik untuk bacaan yang boleh dipercayai. Pemilihan panel mesti mengambil kira peralatan pengimbasan{11}}terburuk dalam pangkalan yang dipasang.

Kawasan bahan terkawalmemperkenalkan keperluan keselamatan fizikal. Ubat Jadual II-V memerlukan storan selamat dengan pengelogan akses. ESL dalam kabinet bahan terkawal mesti disepadukan dengan sistem kawalan capaian kabinet-memaparkan penunjuk capaian terhad, mengelog label mana yang kelihatan semasa setiap pembukaan kabinet, yang berpotensi melumpuhkan paparan semasa percubaan capaian yang tidak dibenarkan. Satu farmasi hospital menyepadukan ESL dengan sistem pengurusan bahan terkawal mereka untuk memaparkan kiraan inventori masa sebenar-yang dikemas kini secara automatik apabila ubat-ubatan dikeluarkan, menghapuskan penyelarasan kiraan manual.

Penyimpanan ubat dalam peti sejukmenggabungkan keperluan ketepatan farmasi dengan cabaran suhu rantai-sejuk. Vaksin, insulin dan biologi tertentu memerlukan penyimpanan antara 2-8 darjah . Panel ESL suhu-lebar adalah wajib. Sesetengah aplikasi storan sejuk farmasi memerlukan pengelogan suhu dengan penderia bersepadu-ESL yang memaparkan suhu semasa bersama maklumat ubat-membekalkan pengesahan visual bahawa keadaan storan kekal dalam spesifikasi tanpa memerlukan kakitangan menyemak peralatan pemantauan yang berasingan.

Operasi farmasi hospitalmenambah kerumitan di luar farmasi runcit. Troli ubat, kabinet pendispensan automatik dan lokasi farmasi satelit masing-masing memberikan keperluan ESL yang berbeza. Troli-ESL yang dipasang memerlukan pembinaan lasak yang bertahan dalam pengangkutan berulang; paparan mesti kekal boleh dibaca di bawah lampu pendarfluor biasa di koridor hospital. Penyepaduan kabinet pendispensan automatik memerlukan protokol komunikasi yang serasi dengan perisian pengurusan kabinet-selalunya sistem proprietari dengan keupayaan penyepaduan pihak ketiga-yang terhad.

Dokumentasi pematuhan peraturanmemerlukan jejak audit yang jarang disediakan oleh sistem ESL runcit. Akreditasi Suruhanjaya Bersama untuk farmasi hospital memerlukan dokumentasi ketepatan pelabelan ubat. Sistem pengurusan ESL mesti log setiap kemas kini label dengan cap masa, kebenaran pengguna dan butiran perubahan kandungan. Tinjauan Suruhanjaya Bersama satu sistem hospital secara khusus mengkaji keupayaan jejak audit ESL mereka; juruukur meminta dokumentasi prosedur pengesahan ketepatan label selama 12 bulan yang lalu.

Elektronik dan Runcit Bernilai-Tinggi: Harga Bersaing Masa Sebenar-

Peruncitan elektronik pengguna beroperasi dalam harga-pasaran telus di mana pelanggan secara rutin menyemak harga pesaing pada telefon pintar sambil berdiri di kedai. Cadangan nilai ESL beralih daripada penjimatan buruh ke arah keupayaan tindak balas kompetitif-keupayaan untuk memadankan atau mengalahkan harga pesaing dalam masa-sebenar daripada menunggu kemas kini fail harga semalaman.

Integrasi pemantauan harga yang kompetitifmenghubungkan sistem ESL dengan perkhidmatan risikan harga yang mengikis tapak web pesaing secara berterusan. Apabila pesaing utama menurunkan harga mereka pada telefon pintar utama, perkhidmatan risikan harga mengesan perubahan dalam beberapa minit, enjin penetapan harga menilai peraturan margin dan harga yang dikemas kini merebak ke label rak dalam tetingkap kependaman rangkaian 3-10 saat. Satu peruncit elektronik mengurangkan harga-pembuangan keluar sebanyak 18% selepas melaksanakan padanan harga kompetitif masa nyata melalui infrastruktur ESL mereka.

Paparan maklumat produk yang kayasesuai dengan pembelian pertimbangan yang lebih tinggi yang biasa dalam runcit elektronik. Pelanggan yang membeli komputer riba $1,500 mahukan spesifikasi-pemproses, memori, storan, resolusi paparan, hayat bateri. ESL format yang lebih besar (7.5" dan ke atas) membolehkan paparan spesifikasi yang memerlukan kad spesifikasi bercetak sebelum ini. Sesetengah peruncit elektronik menggunakan lekapan gabungan dengan-kertas untuk penetapan harga dan spesifikasi bersama skrin LCD kecil untuk kandungan video promosi-memanfaatkan setiap kekuatan teknologi.

Paparan lampiran aksesorimenggunakan ESL untuk memacu jualan lampiran. Paparan yang menunjukkan maklumat "berfungsi dengan:" memautkan produk utama kepada sarung aksesori-serasi untuk telefon, kabel untuk komputer riba, permainan untuk konsol. Harga lampiran dinamik boleh menawarkan diskaun himpunan yang dipaparkan pada ESL aksesori apabila ESL produk utama menunjukkan tahap inventori yang memerlukan pergerakan.

Penyepaduan anti-kecurianmenjadi relevan untuk -barang dagangan bernilai tinggi. Sistem ESL boleh disepadukan dengan pengawasan artikel elektronik (EAS) dan penjejakan inventori berasaskan RFID-. Apabila teg EAS dialih keluar tanpa penyahaktifan yang betul, ESL yang berkaitan boleh memaparkan amaran atau menukar penampilan. Pelaksanaan yang lebih canggih mengemas kini kiraan inventori dalam masa-sebenar apabila produk dialih keluar daripada lekapan keselamatan, membolehkan kesedaran stok-habis serta-merta.

Harga kitaran hayat produkuntuk elektronik mengikut corak yang boleh diramal-melancarkan harga premium, harga pertengahan-daya saing, tamat pelepasan-dari-harga hayat. ESL mendayakan peraturan penetapan harga kitaran hayat automatik yang melaraskan margin berdasarkan umur produk, tahap inventori dan jadual pelancaran produk pengganti. Apabila iPhone baharu dilancarkan, ESL generasi sebelumnya dikemas kini secara automatik dengan harga pelepasan mengikut-peraturan margin yang telah ditetapkan, tanpa campur tangan manual.

Pengurusan unit demodalam runcit elektronik menggunakan varian ESL yang direka untuk lekapan paparan produk. Unit ini sering digabungkan dengan penambat keselamatan, sistem pengurusan kuasa dan kiosk interaktif. Paparan mungkin menunjukkan harga apabila melahu dan bertukar kepada sorotan ciri apabila pelanggan berinteraksi dengan produk demo. Sesetengah pelaksanaan menggunakan penderia kehampiran untuk mengesan kehadiran pelanggan dan mengemas kini kandungan yang dipaparkan dengan sewajarnya.

Bahagian Perindustrian dan MRO:-Cabaran Inventori Ekor Panjang

Pengedar penyelenggaraan, pembaikan dan operasi (MRO) dan pembekal alat ganti industri menguruskan profil inventori secara radikal berbeza daripada runcit pengguna. Pengedar MRO biasa membawa 100,000+ SKU dengan-taburan ekor-20% daripada SKU menjana 80% hasil manakala 80% daripada SKU duduk dengan pergerakan yang minimum. Pendekatan pelabelan tradisional gagal secara ekonomi apabila kos penyelenggaraan label melebihi margin produk untuk item yang bergerak perlahan.

Ekonomi kiraan-SKU-tinggianjakan pengiraan ROI ESL. Dalam runcit runcit, bayaran balik ESL datang terutamanya daripada penjimatan buruh pada perubahan harga. Dalam pengedaran MRO, bayaran balik datang daripada peningkatan ketepatan inventori dan pengurangan keusangan pada-stok yang bergerak perlahan. Pengedar pengikat mengurangkan hapus kira-inventori sebanyak 31% selepas menggunakan-penjejakan inventori bersepadu ESL yang mengenal pasti-stok bergerak perlahan untuk penetapan harga promosi sebelum usang.

Paparan spesifikasi teknikalkeperluan lebih menyerupai farmasi daripada barangan runcit. Bahagian industri memerlukan paparan spesifikasi dimensi, gred bahan, pensijilan dan maklumat keserasian. ESL pengedar galas menunjukkan: nombor bahagian, pengilang, diameter gerudi, diameter luar, lebar, penarafan kelajuan, penarafan beban dan spesifikasi yang berkenaan (ISO, ABEC, dsb.). Keperluan kepadatan maklumat mendorong ke arah paparan yang lebih besar dan reka bentuk tipografi yang teliti.

Sistem lokasi tongdalam pengedaran bahagian sering menggunakan skim pengekodan lokasi proprietari yang dibangunkan selama beberapa dekad beroperasi. Penyepaduan ESL mesti menampung format lokasi lama sambil berpotensi mendayakan penghijrahan ke arah pengekodan lokasi piawai. Pengurusan perubahan menjadi sama pentingnya dengan pelaksanaan teknikal-kakitangan gudang yang biasa dengan kod lokasi yang mereka gunakan selama 20 tahun menentang perubahan format tanpa mengira keupayaan sistem.

Pelanggan-menghadap terminaldi kaunter alat ganti mendapat manfaat daripada integrasi ESL. Apabila pelanggan meminta alat ganti, kakitangan kaunter menyoal sistem, dan paparan ESL di lokasi storan menyala atau memaparkan arahan pengambilan. Sesetengah pengedar alat ganti telah melaksanakan aliran kerja "bawa ke kaunter" di mana paparan ESL di lokasi tong sampah menunjukkan arahan pilih dan nama kakitangan kaunter, yang membolehkan interaksi perkhidmatan pelanggan berbilang serentak dengan pengenalan pikap yang jelas.

Operasi kitting dan pemasangangunakan ESL untuk membimbing pemilihan komponen bagi pemasangan berbilang-bahagian. Kit sistem hidraulik mungkin termasuk pam, motor, injap, kelengkapan, hos dan bendalir-setiap satu disimpan di lokasi gudang yang berbeza. Paparan ESL di setiap lokasi menunjukkan pesanan kit, kuantiti yang diperlukan dan status penyiapan. Penyepaduan dengan dokumentasi pemasangan memaparkan arahan kerja bersama pengenalan komponen.

Vendor-inventori terurus (VMI)program memanfaatkan ESL untuk perkongsian keterlihatan. Apabila pembekal menguruskan tahap inventori di lokasi pelanggan, ESL boleh memaparkan status penambahan semula, tarikh penghantaran masuk dan ketersediaan stok. Ketelusan ini menyokong program pembuatan-dalam masa-yang memerlukan ketersediaan alat ganti yang boleh dipercayai tanpa pelaburan inventori yang berlebihan.

ESL lwn. Teknologi Paparan Alternatif BAHAGIAN BARU

Pemilihan ESL bukan sekadar memilih panel kertas e-yang terbaik. Ini mengenai memilih teknologi paparan yang sesuai untuk aplikasi.E-kertasbersaing denganPaparan rak LCD, paparan segmen dan label kertas tradisional-masing-masing dengan ciri prestasi yang berbeza, struktur kos dan titik manis aplikasi. Analisis berikut menyediakan asas teknikal untuk keputusan pemilihan teknologi.

E-Label Rak Elektronik Kertas (EPD).

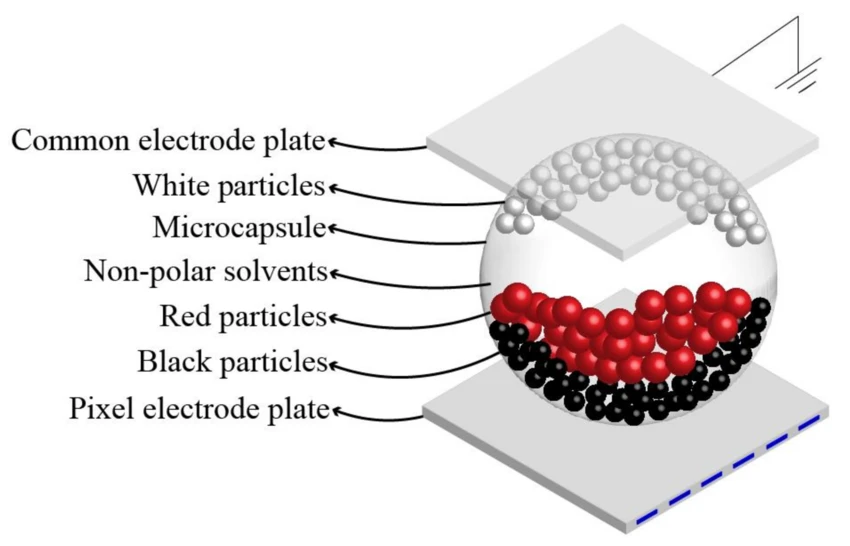

Prinsip operasi: Penghijrahan zarah elektroforetik dalam ampaian mikrokapsul di bawah medan elektrik yang digunakan. Bistable-mengekalkan imej tanpa kuasa.

Kekuatan: Penggunaan kuasa sifar apabila statik (kebolehbistaan ​​sebenar), kebolehbacaan cahaya persekitaran yang sangat baik, sudut tontonan lebar (170 darjah +), penampilan seperti kertas-yang menyepadukan secara semula jadi dengan persekitaran runcit, hayat bateri berbilang-tahun daripada sel syiling, kebolehbacaan cahaya matahari untuk aplikasi luar dan tinggi-kecerahan.

Had: Muat semula perlahan (300-2000ms untuk kemas kini penuh), keupayaan warna terhad (1-4 warna untuk produk komersial, warna penuh muncul), artifak hantu yang memerlukan muat semula penuh berkala, penurunan prestasi suhu sejuk, kos unit permulaan yang lebih tinggi daripada alternatif LCD.

Struktur kos: Modul paparan $3-15 bergantung pada saiz dan keupayaan warna; unit ESL lengkap dengan pengawal, komunikasi, perumah dan bateri $8-40; infrastruktur (pintu masuk, perisian pengurusan) menambah $0.50-2 setiap label untuk penggunaan biasa.

Aplikasi yang optimum: Pelabelan runcit tertumpu -harga dengan kemas kini yang jarang berlaku (kedai runcit, barangan am, farmasi), persekitaran luar atau tinggi-ambien-cahaya, penempatan yang mengutamakan ketahanan bateri berbanding kelajuan kemas kini, aplikasi yang memerlukan kertas-seperti estetika.

Paparan Rak LCD

Prinsip operasi: Modulasi cahaya kristal cecair dengan lampu latar LED. Memerlukan kuasa berterusan untuk lampu latar; keadaan paparan tidak dikekalkan tanpa kuasa.

Kekuatan: Muat semula pantas (standard 60Hz, sesuai untuk video), keupayaan warna penuh dengan berjuta-juta warna, kecerahan tinggi untuk perhatian-promosi menarik, keupayaan untuk memaparkan video dan animasi, teknologi matang dengan ekosistem pembekal yang meluas.

Had: Penggunaan kuasa berterusan (3-15W untuk paparan tepi rak biasa), prestasi cahaya ambien yang lemah (penampilan terhapus dalam persekitaran runcit yang terang), had sudut tontonan (±60 darjah biasa sebelum peralihan warna), kegagalan lampu latar ialah mod kegagalan biasa, memerlukan infrastruktur kuasa berwayar.

Struktur kos: Modul paparan $15-50 bergantung pada saiz; paparan rak rangkaian lengkap $50-200; kos pemasangan selalunya melebihi kos perkakasan kerana keperluan infrastruktur kuasa.

Aplikasi yang optimum: Penutup akhir promosi yang menarik perhatian, video-paparan pengiklanan berkemampuan, masa-kempen promosi terhad, persekitaran dengan pencahayaan terkawal (dalaman pusat membeli-belah, kedai lapangan terbang), aplikasi yang infrastruktur kuasa sudah wujud.

Segmen Paparan LCD

Prinsip operasi: Segmen kristal cecair ringkas (seperti paparan kalkulator) didorong oleh pemacu segmen khusus. Kuasa yang sangat rendah tetapi terhad kepada-set aksara yang telah ditetapkan.

Kekuatan: Kos yang sangat rendah ($0.50-2 setiap paparan), penggunaan kuasa yang sangat rendah (mikromp untuk paparan statik), julat suhu yang luas, elektronik pemanduan ringkas, kebolehpercayaan yang terbukti selama beberapa dekad penggunaan.

Had: Corak segmen tetap mengehadkan kandungan boleh dipaparkan (biasanya angka dan aksara terhad sahaja), tiada keupayaan grafik, pilihan saiz terhad, penampilan bertarikh secara estetik, setiap aksara memerlukan corak segmen khusus.

Struktur kos: Paparkan modul di bawah jumlah $1; unit paparan harga lengkap $2-5; kos infrastruktur yang minimum.

Aplikasi yang optimum: Paparan harga angka tulen di mana kefleksibelan kandungan tidak diperlukan, penggunaan kos yang melampau-sensitif,-aplikasi volum tinggi yang mengutamakan ekonomi unit berbanding keupayaan, penggunaan persekitaran yang keras di mana elektronik canggih mewujudkan risiko kebolehpercayaan.

Label Kertas (Manual)

Prinsip operasi: Label kertas bercetak dimasukkan ke dalam pemegang plastik atau dilekatkan terus pada tepi rak. Dikemas kini secara manual oleh kakitangan kedai.

Kekuatan: Kos teknologi terendah (sifar berkesan untuk perkakasan paparan), fleksibiliti grafik tanpa had, tiada elektronik yang gagal, tiada keperluan infrastruktur, aliran kerja biasa untuk kakitangan runcit.

Had: Proses kemas kini-intensif buruh (15-30 saat setiap label untuk kakitangan yang berpengalaman), terdedah kepada ralat (anggaran isu ketepatan harga 5-15% dalam runcit biasa), kos bahan dan bahan guna percetakan, keupayaan terhad untuk melaksanakan perubahan harga yang pantas, sisa alam sekitar daripada pelupusan label.

Struktur kos: Pemegang label $0.10-0.50 setiap satu; label kertas $0.01-0.05 setiap satu; kos buruh dan bahan yang berterusan biasanya melebihi kos kitaran hayat ESL dalam masa 2-4 tahun untuk aplikasi frekuensi kemas kini tinggi.

Aplikasi yang optimum: Operasi runcit yang sangat kecil dengan kos buruh yang boleh diabaikan (pemilik-kedai yang dikendalikan), persekitaran kekerapan kemas kini yang sangat rendah, runcit sementara atau-muncul di mana pelaburan infrastruktur tidak wajar, aplikasi yang memerlukan format fizikal luar biasa tidak tersedia dalam pilihan elektronik.

Rangka Kerja Pemilihan Teknologi

Kriteria keputusan untuk pemilihan teknologi paparan melibatkan pelbagai faktor yang mesti ditimbang mengikut keutamaan aplikasi:

Kekerapan kemas kinisangat mempengaruhi pemilihan teknologi. Aplikasi dengan kemas kini kurang daripada mingguan jarang membenarkan pelaburan ESL; label kertas kekal menjimatkan. Aplikasi dengan kemas kini harian mencapai titik pulang modal ESL dalam masa 2-3 tahun. Aplikasi dengan pelbagai kemas kini harian sangat menyokong ekonomi ESL.

Kerumitan kandunganmempengaruhi pilihan teknologi. Paparan harga angka tulen boleh menggunakan LCD segmen pada kos terendah. Harga serta teks terhad (nama produk, harga unit) sesuai dengan-kertas ESL. Kandungan grafik atau video yang kaya memerlukan LCD walaupun kos kuasa yang lebih tinggi.

Keadaan persekitaranmengekang pilihan. Cahaya ambien yang tinggi (luaran, tingkap, lampu runcit terang) memihak kepada-paparan reflektif kertas. Persekitaran pencahayaan terkawal boleh menggunakan LCD dengan berkesan. Suhu yang melampau (disejukkan, luar) memerlukan penarafan panel yang sesuai tanpa mengira pilihan teknologi.

Ketersediaan infrastruktur kuasaselalunya menentukan kebolehlaksanaan. Lokasi tanpa kuasa tersedia atau di mana kuasa larian akan mahal pada asasnya mewajibkan ESL berkuasa bateri-. Lokasi dengan infrastruktur kuasa telah sedia ada (di atas-litar lampu rak) boleh mempertimbangkan pilihan LCD.

Jumlah kos analisis pemilikanharus mempertimbangkan:

Angka ini berbeza dengan ketara berdasarkan kos buruh tempatan, kekerapan kemas kini dan skala penggunaan. Pengiraan biasanya mengutamakan ESL untuk kekerapan kemas kini melebihi 1-2 kali seminggu dalam pasaran buruh ekonomi maju.

Strategi Penggunaan Hibrid

Beberapa peruncit menggunakan teknologi paparan tunggal merentas semua aplikasi. Strategi hibrid memadankan teknologi dengan keperluan aplikasi dalam persekitaran runcit tunggal:

E-kertas untuk harga, LCD untuk promosimenggunakan ESL untuk penetapan harga rutin di seluruh kedai sambil menggunakan skrin LCD pada penutup hujung, kawasan daftar keluar dan tempat promosi yang mempunyai keupayaan video dan kecerahan tinggi menarik perhatian pelanggan. Pendekatan ini menangkap faedah kecekapan ESL untuk sebahagian besar label sambil mengekalkan fleksibiliti promosi di tempat yang paling penting.

Bahagikan LCD untuk harga, e-kertas untuk maklumatmenggunakan paparan segmen yang murah untuk penentuan harga angka tulen sambil menggunakan e-paparan kertas yang lebih besar untuk maklumat produk terperinci di mana kerumitan kandungan membenarkan premium kos. Pendekatan ini meminimumkan kos untuk-label asas volum tinggi sambil mendayakan paparan maklumat yang kaya di mana nilai pelanggan mewajarkan pelaburan.

Pemadanan teknologi zon suhu-menggunakan ESL standard di kawasan runcit ambien sambil menggunakan-varian suhu yang luas dalam zon sejuk dan berkemungkinan memilih paparan segmen yang lebih keras dalam bahagian penyejuk beku yang walaupun prestasi kertas-suhu e-lebar menjadi sedikit. Pemilihan teknologi mengikut keperluan alam sekitar dan bukannya menggunakan spesifikasi seragam.

Skala-infrastruktur yang sesuaimungkin menggunakan ESL dengan infrastruktur rangkaian penuh dalam-stor format besar sambil menggunakan paparan segmen kendiri atau bahkan label kertas dalam kedai format yang lebih kecil di mana pelaburan infrastruktur tidak berskala ekonomi. Pemilihan teknologi mempertimbangkan skala penggunaan bersama keperluan teknikal.

Teknologi Baru Muncul

-Penyelidikan EPD Berkelajuan Tinggi

Demonstrasi makmal telah dicapaiKadar penyegaran 75Hzpada e-panel kertas-yang menghampiri wilayah LCD. Demo di persidangan industri ini benar-benar mengagumkan, tetapi penggunaan pengeluaran masih jauh.

Teknologi pemboleh utama termasukaditif kristal cecaircecair elektroforesis dadah dengan sebatian yang mendorong kesan aliran balik. Kertas penyelidikan melaporkan peningkatan kelajuan 2.8× sambil pada masa yang sama mengurangkan voltan pemanduan sebanyak 50%.Laminasi satah-filem nipis-di hadapanmengurangkan jarak migrasi zarah.Formulasi nanozarah novelmengoptimumkan ciri cas permukaan dan mengurangkan jejari hidrodinamik. Danpembelajaran mesin-penjanaan bentuk gelombang yang dioptimumkanmenyesuaikan dalam masa-sebenar untuk memaparkan keadaan dan keadaan persekitaran.

Teknologi ini kekal dalam pembangunan. Menentukan produk ESL pengeluaran berdasarkan keputusan makmal adalah tidak digalakkan.

Warna E-Evolusi Kertas

E Galeri Dakwat 3teknologi menunjukkan ke mana arah tuju EPD warna. Penyegaran hitam/putih telah menurun kepada350ms, turun daripada 2000ms pada generasi sebelumnya. Kesan mod warna pantas500ms. Mod warna standard berjalan750-1000ms. Mod warna kualiti terbaik masih diperlukan1500ms.

EPD Warna sedang beralih daripada "hampir tidak boleh digunakan" kepada "berdaya maju secara praktikal" untuk aplikasi terpilih. Jangkakan peningkatan berterusan, tetapi monokrom akan mengekalkan kelebihan kelajuan dan kuasa selama-lamanya disebabkan oleh perbezaan fizik zarah asas.

Spesifikasi Prestasi untuk Reka Bentuk Sistem

Spesifikasi Minimum Berdaya maju

Untuk pelabelan rak runcit am, nombor ini mewakili lantai:

Masa segar semulaharus mencapai 2000ms atau lebih baik untuk mod global, 500ms atau lebih baik untuk separa.Nisbah kontrasperlu melebihi 8:1.Resolusihendaklah mencapai sekurang-kurangnya 100 DPI.Sudut pandanganmesti menjangkau 170 darjah atau lebih lebar.Julat suhu operasihendaklah meliputi 0 darjah hingga 40 darjah .Hayat baterihendaklah melebihi 5 tahun pada 2 kemas kini setiap hari.

Spesifikasi yang Dipertingkatkan

Untuk aplikasi yang menuntut-kemas kini yang kerap, storan sejuk, kandungan promosi-spesifikasi mengetatkan:

Masa segar semulaharus mencapai 1000ms untuk global, 300ms untuk separa.Nisbah kontrashendaklah melebihi 12:1.Resolusihendaklah mencapai 120 DPI atau lebih tinggi.Keupayaan warna(3-4 warna) menjadi relevan.Julat suhu operasihendaklah menjangkau -25 darjah hingga 50 darjah .Hayat baterihendaklah melebihi 3 tahun pada 4 kemas kini setiap hari.

Pengesahan Spesifikasi

Spesifikasi vendor harus disahkan dalam keadaan realistik. Ini bukan pilihan-jurang ketara antara tuntutan lembaran data dan prestasi pengeluaran telah ditemui.

Uji masa muat semula pada suhu operasi minimum dan maksimum, bukan hanya suhu bilik. Sahkan nisbah kontras di bawah keadaan pencahayaan kedai sebenar, bukan pencahayaan makmal. Sahkan unjuran hayat bateri dengan kekerapan kemas kini yang dimaksudkan dan jenis kandungan-unjuran vendor biasanya menganggap senario kes-terbaik. Sahkan kependaman kemas kini peringkat-sistem dengan kiraan label sasaran untuk memastikan seni bina rangkaian berskala dengan sewajarnya.

Memadankan Teknologi dengan Aplikasi

Pemilihan teknologi label rak elektronik akhirnya bergantung kepada keupayaan pemadanan dengan keperluan. Fizik paparan elektroforetik menetapkan sempadan yang kukuh-kadar penyegaran, kepekaan suhu, kelakuan hantu-yang tiada jumlah pengoptimuman akan melampaui. Memahami sempadan ini membolehkan reka bentuk sistem yang realistik dan pemilihan teknologi yang sesuai.

Untuk penempatan yang mempunyai kekangan yang sesuai dengan aplikasi-frekuensi kemas kini sederhana, operasi suhu ambien,{1}}kandungan tertumpu harga-ESL memberikan nilai yang menarik melalui penghapusan buruh, peningkatan ketepatan harga dan fleksibiliti operasi. Untuk aplikasi yang menolak had ESL-kemas kini frekuensi tinggi-, suhu melampau, kandungan media kaya-teknologi alternatif atau pendekatan hibrid mungkin terbukti lebih sesuai.

Teknologi terus maju. Kadar muat semula bertambah baik secara berperingkat. Keupayaan warna mengembang. Julat suhu melebar. Tetapi fizik asas kekal. Penggunaan ESL yang berjaya memerlukan kerja dalam kekangan ini, bukan berpura-pura ia tidak wujud.
